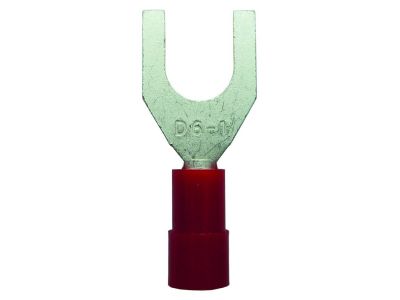

Końcówka widełkowa izolowana PQKG 0,5-1,0/M6 czerwona (opak 100szt) 054375 | 05103882 PROTEC.class

Alternatywny kod produktu: 054375

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 0,5-1,0/M6 (symbol 05103882) w kolorze czerwonym, przeznaczona do przewodów linkowych i bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją z poliamidu (PA) ułatwiającą wprowadzanie przewodu (easy entry). Zakres zaciskania 0,5–1,0 mm² zapewnia bezpieczne i trwałe połączenie w instalacjach elektrycznych. Opakowanie zbiorcze 100 sztuk.

• Materiał Cu-ETP (DIN EN13599): wysoka przewodność elektryczna i odporność na korozję – gwarancja niezawodnego połączenia przez cały okres eksploatacji.
• Izolacja poliamidowa (PA) – easy entry: poszerzony wlot ułatwia wprowadzanie przewodu i skraca czas montażu, a jednocześnie zapewnia ochronę izolacji przed uszkodzeniami mechanicznymi.
• Bezhalogenowa konstrukcja: w przypadku pożaru nie emituje toksycznych gazów – zwiększa bezpieczeństwo ludzi i sprzętu.
• Szeroki zakres temperatur pracy (-55°C ÷ +105°C): stabilność parametrów w ekstremalnych warunkach – idealna do zastosowań przemysłowych i zewnętrznych.
• Zgodność z normą DIN 46237 (kształt widełek): uniwersalność pasowania do śrub M6 w listwach zaciskowych i aparaturze łączeniowej.

Zgodność z Normami

Końcówka widełkowa PQKG spełnia wymagania normy DIN 46237 dotyczącej kształtu widełek. Materiał bazowy Cu-ETP odpowiada normie DIN EN13599. Produkt jest bezhalogenowy i posiada certyfikat CE – potwierdza to zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i ochrony środowiska.

Zastosowanie

Końcówka widełkowa izolowana PQKG 0,5-1,0/M6 dedykowana jest do trwałego łączenia przewodów linkowych z zaciskami śrubowymi. Sprawdza się wszędzie tam, gdzie wymagana jest powtarzalność i pewność połączenia.

• Przyłączanie przewodów do aparatury modułowej (wyłączniki styczniki przyciski) w rozdzielnicach elektrycznych.
• Zaciskanie przewodów w puszkach instalacyjnych i listwach zaciskowych – zwłaszcza w miejscach narażonych na drgania.
• Wykonywanie przyłączy w szafach sterowniczych oraz systemach automatyki przemysłowej.
• Szybkie i bezpieczne łączenie przewodów sygnałowych i sterowniczych w instalacjach niskonapięciowych.

Wskazówki Montażowe

Prace montażowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciskania używać dedykowanej praski PCIK – zapewnia to prawidłowe odkształcenie tulei i wymaganą siłę docisku. Przekrój przewodu dobrać zgodnie z zakresem 0,5–1,0 mm². Po zaciśnięciu skontrolować połączenie wizualnie oraz sprawdzić osadzenie izolacji końcówki. Moment dokręcania śruby M6 – zgodnie z dokumentacją producenta danego zacisku.

FAQ

• Do jakich przewodów przeznaczona jest końcówka PQKG 0,5-1,0/M6? Przeznaczona jest do przewodów linkowych oraz bardzo cienkich (drucianych) o przekroju od 0,5 do 1,0 mm². Nie stosować do przewodów większych przekrojów – może to spowodować niepoprawne zaciśnięcie.
• Czy końcówka ma izolację? Jaki jest stopień ochrony? Tak, końcówka posiada izolację z poliamidu (PA) – czerwona osłona. Choć produkt nie ma przypisanego stopnia IP, sam fakt izolacji zwiększa bezpieczeństwo przed przypadkowym dotknięciem części metalowej po zaciśnięciu.
• Jaką praską zacisnąć końcówkę? Dla powtarzalności i zgodności z normami zalecamy użycie dedykowanej praski PCIK (np. model PCIK 0,5-1,0). Uniwersalne praski do końcówek tulejkowych mogą nie zapewnić właściwego profilu zaciśnięcia widełek.
