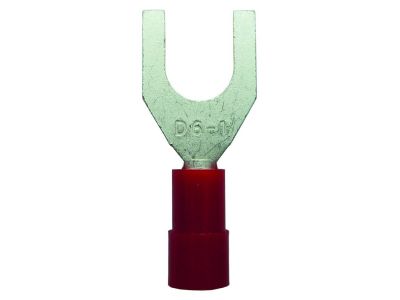

Końcówka widełkowa izolowana PQKG 0,5-1,0/M5 czerwona (opak 100szt) 054374 | 05103881 PROTEC.class

Alternatywny kod produktu: 054374

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 0,5-1,0/M5 (symbol 05103881) przeznaczona jest do przewodów linkowych i bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia trwałe i pewne połączenie elektryczne. Poszerzona izolacja poliamidowa (PA) – easy entry ułatwia wprowadzenie przewodu. Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C gwarantuje niezawodność w wymagających warunkach. Kolor czerwony oznacza przekrój 0,5–1,0 mm². Opakowanie 100 sztuk.

• Rodzaj końcówki: widełkowa, zgodna z normą DIN 46237 – umożliwia szybkie i pewne łączenie przewodów z zaciskami śrubowymi bez ryzyka luzowania się połączenia.
• Materiał Cu-ETP (DIN EN13599): wysoka przewodność elektryczna i odporność na korozję dzięki cynkowaniu galwanicznemu – długotrwała stabilność połączenia.
• Poszerzona izolacja PA – easy entry: ułatwia wsuwanie przewodu, skraca czas montażu i minimalizuje ryzyko uszkodzenia izolacji.
• Temperatura pracy ciągłej -55°C do +105°C: szeroki zakres umożliwia stosowanie w instalacjach narażonych na ekstremalne temperatury (na zewnątrz, w pobliżu silnych źródeł ciepła).
• Bezhalogenowa: w przypadku pożaru nie wydziela toksycznych i korozyjnych gazów – zwiększa bezpieczeństwo ludzi i sprzętu.

Zgodność z Normami

Końcówka widełkowa PQKG spełnia wymagania normy DIN 46237 (kształt widełek). Materiał miedziany wykonany jest zgodnie z DIN EN13599. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówki widełkowe izolowane PQKG służą do wykonywania trwałych i niezawodnych połączeń przewodów z zaciskami śrubowymi w urządzeniach elektrycznych i szafach sterowniczych.

• Łączenie przewodów w wyłącznikach nadprądowych, różnicowoprądowych i stycznikach modułowych.
• Podłączanie przewodów do listew zaciskowych w rozdzielnicach i szafach sterowniczych.
• Zaciskanie przewodów w aparaturze łączeniowej (przełączniki, przyciski, gniazda) wymagającej niezawodnego połączenia śrubowego.
• Instalacje w przemyśle, automatyce budynkowej oraz węzłach cieplnych i wentylacyjnych.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP E). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie. Końcówkę zaciskać wyłącznie za pomocą dedykowanej praski PCIK, dobierając gniazdo odpowiednie do przekroju przewodu (czerwona = 0,5–1,0 mm²). Przed zaciskaniem odizolować przewód na długość zalecaną przez producenta, aby izolacja końcówki zachodziła na izolację przewodu. Siłę i moment zaciskania stosować zgodnie z instrukcją narzędzia – zapewni to trwałe i bezpieczne połączenie bez ryzyka przecięcia żył. Nie używać końcówek w obwodach, w których przekrój przewodu lub prąd przekraczają parametry elementu.

FAQ

• Do jakiego przekroju przewodu przeznaczona jest czerwona końcówka PQKG 0,5-1,0? Końcówka koloru czerwonego jest dedykowana do przewodów linkowych (oraz bardzo cienkich) o przekroju 0,5 mm² do 1,0 mm².
• Czy końcówka posiada izolację? Jaki jest stopień ochrony? Tak, końcówka jest w pełni izolowana tuleją PA (poliamid). Stopień ochrony nie jest zdefiniowany dla samej końcówki – po zamontowaniu w obudowie rozdzielnicy (np. IP2X) uzyskuje odpowiednią ochronę.
• Jakim narzędziem należy zaciskać tę końcówkę? Zaleca się stosowanie praski zaciskowej PCIK z wkładką dobraną do przekroju przewodu. Można również użyć innych narzędzi ręcznych lub hydraulicznych o odpowiednich parametrach zacisku, jednak dla uzyskania gwarantowanej siły połączenia producent rekomenduje praskę PCIK.
