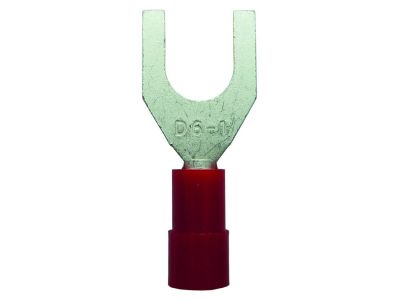

Końcówka widełkowa izolowana PQKG 0,5-1,0/M4 czerwona (opak 100szt) 054373 | 05103880 PROTEC.class

Alternatywny kod produktu: 054373

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 0,5-1,0/M4 czerwona (symbol 05103880) przeznaczona jest do przewodów linkowych oraz bardzo cienkich. Wykonana z miedzi Cu-ETP (zgodnie z DIN EN13599), lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA (easy entry). Oferuje zakres temperatury pracy ciągłej od -55°C do +105°C oraz jest bezhalogenowa. Opakowanie zawiera 100 sztuk.

• Kształt widełek wg DIN 46237: zapewnia pewne i powtarzalne połączenie śrubowe, odporne na wyślizgnięcie przewodu.
• Materiał Cu-ETP lutowany i ocynkowany: wysoka przewodność elektryczna oraz ochrona antykorozyjna, co wydłuża żywotność połączenia.
• Poszerzona izolacja PA (easy entry): ułatwia wprowadzenie przewodu do tulei, skracając czas montażu i zmniejszając ryzyko uszkodzenia żył.
• Bezhalogenowa izolacja: w przypadku pożaru nie emituje toksycznych gazów ani kwaśnych związków – zwiększone bezpieczeństwo w instalacjach budynkowych.
• Dedykowany zakres przekroju 0,5–1,0 mm²: idealnie dopasowana do przewodów o małych przekrojach – redukcja luzów i pewne zaciskanie.

Zgodność z Normami

Końcówka widełkowa spełnia wymagania normy DIN 46237 (kształt i wymiary widełek). Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania zgodnie z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Końcówka widełkowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, wielokrotnie rozłączalne połączenie przewodów linkowych z zaciskami śrubowymi (np. w aparaturze modułowej, listwach zaciskowych, wyłącznikach).

• Zakończanie przewodów w rozdzielnicach niskiego napięcia – bezpieczne przyłączanie do wyłączników nadprądowych, różnicowoprądowych i innych urządzeń.
• Montaż w puszkach instalacyjnych i szafach sterowniczych – stosowana do podłączania styczników, przekaźników, regulatorów.
• Połączenia w automatyce budynkowej i przemysłowej – do sterowników PLC, czujników, siłowników.
• W obwodach sygnalizacyjnych i oświetleniowych – przyłącze do opraw, łączników, gniazd.

Wskazówki Montażowe

Przed rozpoczęciem prac elektrycznych należy odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Do zaciskania końcówki należy używać dedykowanej praski PCIK (model dostosowany do przekroju 0,5–1,0 mm²). Przed zaciskaniem odizolować przewód na długość odpowiadającą głębokości tulei, wsunąć żyły do końca, a następnie wykonać pełny skok praski. Połączenie śrubowe dokręcać momentem zgodnym z dokumentacją producenta aparatu. Dobrać przekrój przewodu do obciążenia prądowego – dla końcówki PQKG 0,5–1,0 zalecany przekrój to 0,5 mm², 0,75 mm² lub 1,0 mm².

FAQ

• Jaki jest kolor końcówki i co oznacza? Końcówka PQKG 0,5–1,0 ma czerwony kolor izolacji. Kolorystyka według producenta (czerwony – 0,5–1,0 mm², niebieski – 1,5–2,5 mm², żółty – 4,0–6,0 mm²) ułatwia identyfikację zakresu przekroju.
• Czy końcówka nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów linkowych oraz bardzo cienkich. Posiada poszerzoną izolację (easy entry), która ułatwia wprowadzenie wiązki żył.
• Jaka jest maksymalna temperatura pracy? Końcówka wytrzymuje temperaturę ciągłą w zakresie od -55°C do +105°C, co pozwala na stosowanie jej w trudnych warunkach (np. w pobliżu źródeł ciepła).
