Końcówka widełkowa izolowana PQKG 0,5-1,0/M3 czerwona (opak 100szt) 054372 | 05103879 PROTEC.class

Alternatywny kod produktu: 054372

Opis i Kluczowe Cechy

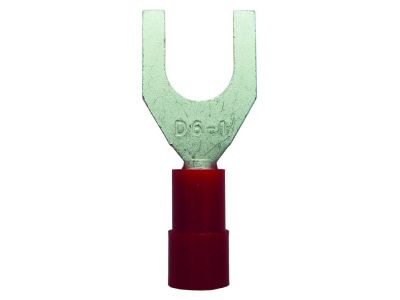

Końcówka widełkowa izolowana PQKG 0,5-1,0/M3 czerwona (nr katalogowy 05103879) to element łączeniowy przeznaczony do przewodów linkowych i bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnej z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją poliamidową (PA) typu „easy entry” ułatwiającą wprowadzanie przewodu. Temperatura pracy ciągłej od -55°C do +105°C oraz brak halogenów zapewniają bezpieczeństwo w wymagających warunkach. Opakowanie zawiera 100 sztuk.

• Materiał Cu-ETP (DIN EN13599): wysoka przewodność i odporność na korozję dzięki miedzi lutowanej i ocynkowanej galwanicznie, co gwarantuje trwałe i pewne połączenie.
• Izolacja PA „easy entry”: poszerzona izolacja ułatwia szybkie i precyzyjne wprowadzenie przewodu, skracając czas montażu.
• Zakres przekroju 0,5–1,0 mm²: dedykowana do przewodów linkowych oraz bardzo cienkich, idealna w aplikacjach wymagających małych średnic żył.
• Temperatura pracy ciągłej -55°C do +105°C: szeroki zakres termiczny umożliwia zastosowanie w instalacjach narażonych na ekstremalne warunki.
• Bezhalogenowa: nie emituje toksycznych gazów podczas pożaru, zwiększając bezpieczeństwo w budynkach użyteczności publicznej i obiektach przemysłowych.

Zgodność z Normami

Końcówka widełkowa PQKG spełnia wymagania normy DIN 46237 dotyczącej kształtu widełek. Materiał miedziany odpowiada normie DIN EN13599. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka widełkowa izolowana PQKG znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i izolowane połączenie przewodów linkowych w ograniczonej przestrzeni montażowej.

• Łączenie przewodów w puszkach rozgałęźnych i listwach zaciskowych w instalacjach oświetleniowych i gniazd wtyczkowych.
• Zaciskanie na przewodach sterowniczych w szafach sterowniczych i rozdzielnicach.
• Aplikacje w automatyce budynkowej – podłączanie czujników, siłowników i elementów wykonawczych.
• W systemach sygnalizacji i alarmowej – bezpieczne zakończenie przewodów o małych przekrojach.

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Do zaciskania należy używać dedykowanej praski PCIK (dla przekroju 0,5–1,0 mm² – kolor czerwony). Przed zaciskaniem upewnić się, że przewód jest odpowiednio odizolowany i włożony do końca tulei. Przekrój przewodu musi być dobrany do zakresu końcówki (0,5–1,0 mm²). Po zaciśnięciu sprawdzić mechaniczne osadzenie – nie stosować nadmiernej siły mogącej uszkodzić izolację.

FAQ

• Do jakich przewodów przeznaczona jest końcówka PQKG 0,5-1,0 miedziana czerwona? Końcówka jest przeznaczona do przewodów linkowych oraz bardzo cienkich (cienkożyłowych) o przekroju od 0,5 do 1,0 mm². Nie należy stosować jej do przewodów sztywnych (drutowych).
• Czy końcówka jest halogenowa? Nie. Izolacja PA (poliamid) jest bezhalogenowa, co oznacza, że w przypadku pożaru nie wydziela toksycznych ani korozyjnych gazów.
• Jakiego narzędzia użyć do zaciskania? Producent zaleca stosowanie dedykowanej praski PCIK. Dla modelu PQKG 0,5-1,0 (czerwony) narzędzie powinno mieć odpowiednie gniazdo do tego przekroju. Użycie nieodpowiedniej praski może skutkować złym zaciśnięciem i utratą parametrów elektrycznych.
