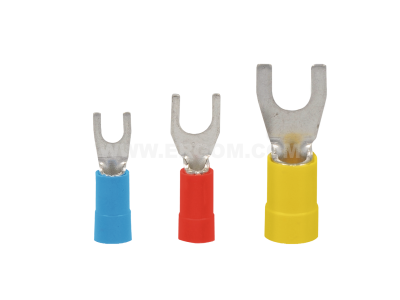

Końcówka widełkowa izolowana KWI 0,5/3,5 przekrój: 0,5mm2, otwór pod śrubę M3,5 (opak 100szt) | E09KO-02030100401 Ergom

Alternatywny kod produktu: KWI 0,5/3,5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana KWI 0,5/3,5 (symbol E09KO-02030100401) to element łączeniowy przeznaczony do zakańczania przewodów o przekroju 0,5 mm². Otwór pod śrubę M3,5 zapewnia kompatybilność z typowymi zaciskami śrubowymi, a izolacja zabezpiecza przed przypadkowym zwarciem i dotykiem. Produkt dostarczany w opakowaniu 100 sztuk.

• Przekrój przewodu 0,5 mm²: dedykowany do przewodów o małym przekroju – gwarantuje pewne i trwałe połączenie elektryczne bez ryzyka poluzowania.
• Otwór pod śrubę M3,5: uniwersalny wymiar pasujący do standardowych zacisków śrubowych w aparaturze modułowej, rozdzielnicach i puszkach.
• Izolacja końcówki: izolowana konstrukcja chroni przed zwarciem oraz przypadkowym dotykiem części metalowej po montażu.
• Widełkowy kształt: ułatwia szybkie i stabilne osadzenie na śrubie bez konieczności demontażu całego połączenia.
• Opakowanie zbiorcze 100 sztuk: ekonomiczne rozwiązanie do częstego stosowania w instalacjach i serwisie.

Zgodność z Normami

Końcówka widełkowa izolowana KWI 0,5/3,5 spełnia wymagania obowiązujących norm europejskich w zakresie łączenia przewodów. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi standardami DIN.

Zastosowanie

Końcówka widełkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest zakończenie przewodu o przekroju 0,5 mm² w celu podłączenia do zacisku śrubowego. Sprawdza się w instalacjach sterowniczych, sygnalizacyjnych oraz w aparaturze modułowej.

• Zakończenie przewodów w modułowych wyłącznikach, przyciskach i przełącznikach – szybkie łączenie bez lutowania.
• Podłączanie przewodów w zaciskach śrubowych styczników i przekaźników w szafach sterowniczych.
• Montaż w puszkach rozgałęźnych i listwach zaciskowych – niezawodne połączenie w instalacjach oświetleniowych i gniazd wtyczkowych.
• Zastosowanie w automatyce budynkowej (np. czujniki, siłowniki) gdzie wymagane jest bezpieczne zakończenie cienkich przewodów.

Wskazówki Montażowe

Montaż końcówek widełkowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie oraz zabezpiecz przed przypadkowym załączeniem. Końcówkę należy nasunąć na przewód, zacisnąć przy użyciu odpowiednich narzędzi (zaciskarka do końcówek) zapewniających pewne połączenie mechaniczne i elektryczne. Długość odizolowanej żyły oraz siłę zacisku należy dobrać zgodnie z instrukcją producenta. Po zaciśnięciu sprawdzić, czy izolacja nie jest uszkodzona, a metalowa tulejka przylega do przewodu. Do montażu na śrubie należy stosować moment dokręcania zalecany dla danego zacisku – zbyt mały moment może spowodować poluzowanie, zbyt duży – uszkodzenie końcówki.

FAQ

• Czy końcówka widełkowa jest izolowana? Tak, produkt posiada izolację, która po zamontowaniu zapobiega zwarciom oraz przypadkowemu dotknięciu metalowej części. Należy jednak pamiętać, że końcówka powinna być stosowana w suchym środowisku lub w miejscach chronionych przed wilgocią.
• Jaki otwór pod śrubę ma ta końcówka? Otwór wynosi M3,5 – jest to standardowy wymiar pasujący do śrub i zacisków o średnicy 3,5 mm. Przed montażem upewnij się, że śruba w zacisku ma odpowiedni gwint.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zawiera 100 sztuk końcówek. Produkt przeznaczony jest do użytku jednostkowego – wymagane jest nabycie całego opakowania.
