Końcówka tulejkowa TE 70-20, przekrój: 70mm2, dł. tulejki 20mm (opak 20szt) | TE_70-20/20 Erko

Opis i Kluczowe Cechy

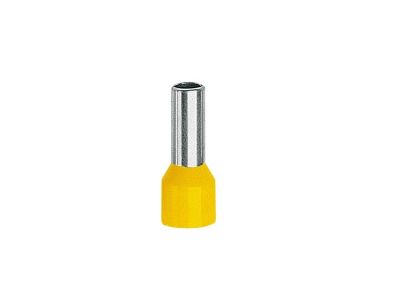

Końcówka tulejkowa TE 70-20 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 70 mm², pozwala na stabilne i bezpieczne przesyłanie energii w instalacjach o dużym obciążeniu. Wykonanie z miedzi cynowanej galwanicznie gwarantuje nie tylko doskonałą przewodność elektryczną, ale również wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Przekrój znamionowy: 70 mm² – idealny do grubych przewodów zasilających.

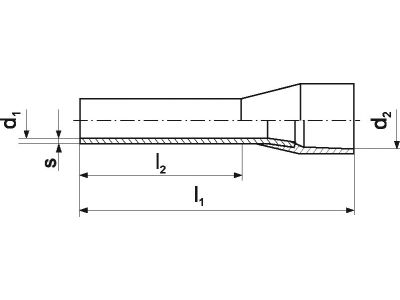

• Długość tulejki: 20 mm – zapewnia optymalną powierzchnię styku w zacisku.
• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Poliamidowa bariera ochronna zwiększająca bezpieczeństwo dielektryczne.
• Odporność termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na montaż w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi zaciskami aparatury modułowej i przemysłowej. Zgodność z tą normą zapewnia powtarzalność parametrów technicznych oraz pewność, że końcówka spełnia najwyższe standardy bezpieczeństwa obowiązujące w Unii Europejskiej.

Zastosowanie

Końcówki tulejkowe TE 70-20 znajdują szerokie zastosowanie w pracach elektroinstalacyjnych, gdzie kluczowe jest zespolenie wszystkich pojedynczych drucików miedzianego przewodu wielodrutowego (linki). Zapobiega to ich rozwarstwianiu się podczas dokręcania zacisku śrubowego, co bezpośrednio eliminuje ryzyko przegrzewania się punktu styku oraz wystąpienia zwarć. Są one niezbędne przy montażu rozdzielnic głównych, podłączaniu falowników, dużych silników elektrycznych oraz w systemach zasilania awaryjnego, gdzie niezawodność połączenia jest priorytetem.

Wskazówki Montażowe

Aby uzyskać trwałe i bezpieczne połączenie, należy przestrzegać następujących zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości tulejki (20 mm), dbając o to, aby nie uszkodzić poszczególnych żył miedzianych.
• Wprowadzić odizolowaną końcówkę przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć dedykowanej praski o odpowiednim profilu (np. czołowej lub bocznej) dostosowanej do przekroju 70 mm².
• Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów względem przewodu.

FAQ

• Czy końcówki TE 70-20 można stosować na zewnątrz? Tak, dzięki wykonaniu z miedzi cynowanej galwanicznie oraz izolacji poliamidowej, są one odporne na działanie czynników atmosferycznych, jednak samo miejsce połączenia powinno być zabezpieczone odpowiednią obudową o właściwym stopniu ochrony IP.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 20 sztuk końcówek.
• Czy izolacja poliamidowa jest lepsza od PVC? Poliamid charakteryzuje się wyższą trwałością termiczną (do +125°C) oraz lepszą odpornością mechaniczną i chemiczną w porównaniu do standardowego PVC.
