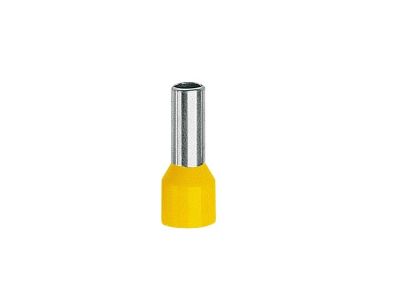

Końcówka tulejkowa TE 6-18, przekrój: 6mm2, dł. tulejki 18mm (opak 100szt) | TE_6-18/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 6-18 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przeznaczona do przewodów miedzianych wielodrutowych (tzw. linki), końcówka o przekroju znamionowym 6 mm² pozwala na skuteczne zespolenie wszystkich pojedynczych drucików żyły, co eliminuje ryzyko ich rozwarstwienia podczas montażu w zaciskach śrubowych lub sprężynowych.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na przebicia elektryczne.

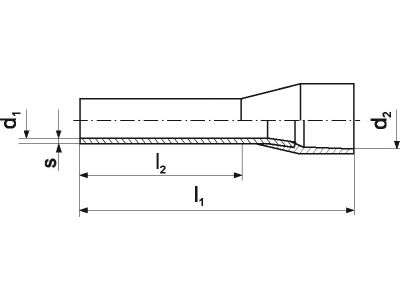

• Wymiary: Długość tulejki wynosząca 18 mm pozwala na pewne osadzenie w głębokich zaciskach aparatury modułowej i przemysłowej.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C umożliwia stosowanie końcówek w wymagających warunkach przemysłowych oraz w miejscach narażonych na znaczne wahania temperatur.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami do zaciskania. Zgodność z tym standardem jest kluczowa dla zapewnienia bezpieczeństwa instalacji i akceptacji prac przez inspektorów nadzoru technicznego. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej potwierdza wysoką jakość komponentu, spełniającego standardy nowoczesnego przemysłu.

Zastosowanie

Końcówki tulejkowe TE 6-18 znajdują szerokie zastosowanie w sektorze elektroenergetycznym, automatyce przemysłowej oraz budownictwie. Są niezbędne wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu typu linka o przekroju 6 mm². Idealnie sprawdzają się przy:

• Montażu aparatury w szafach sterowniczych i rozdzielnicach elektrycznych.
• Podłączaniu silników elektrycznych oraz falowników.
• Instalacjach zasilających o dużym obciążeniu prądowym, gdzie minimalizacja rezystancji przejścia jest kluczowa.
• Zabezpieczaniu końców przewodów przed utlenianiem i uszkodzeniami mechanicznymi w trudnych warunkach atmosferycznych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (18 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych, która zapewni odpowiednią siłę nacisku i geometrię zacisku (np. trapezowy, kwadratowy lub sześciokątny).
• Proces zaciskania: Przewód należy wsunąć do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy upewnić się, że końcówka trzyma się sztywno na przewodzie, a żadna żyła nie wystaje poza kołnierz izolacyjny.

FAQ

• Czy końcówki TE 6-18 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski obsługującej zakres 6 mm², najlepiej marki ERKO, aby zachować pełną systemowość i gwarancję jakości połączenia.
• Co daje cynowanie miedzi w tych końcówkach? Cynowanie galwaniczne chroni miedź przed korozją, co jest szczególnie ważne w środowiskach o podwyższonej wilgotności, oraz ułatwia ewentualne lutowanie, choć w przypadku tulejek główną metodą jest zaciskanie mechaniczne.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
