Końcówka tulejkowa TE 6-12, przekrój: 6mm2, dł. tulejki 12mm (opak 100szt) | TE_6-12/100 Erko

Opis i Kluczowe Cechy

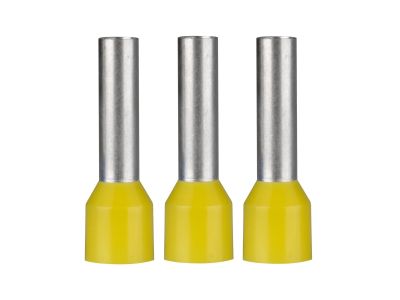

Końcówka tulejkowa TE 6-12 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii w obwodach o większym obciążeniu prądowym, eliminując zjawisko rozwarstwiania się poszczególnych drucików żyły. Długość tulejki wynosząca 12 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej, listwach zaciskowych czy złączkach ZUG.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo pracy i ułatwia wprowadzanie przewodu do tulejki.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych oraz w rozdzielnicach narażonych na nagrzewanie.

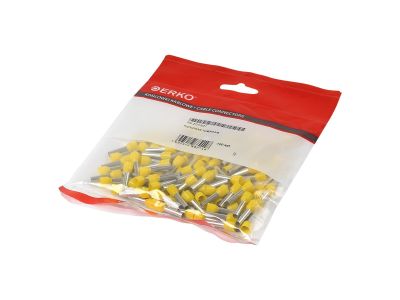

• Zastosowanie profesjonalne: Produkt dedykowany dla elektroinstalatorów i prefabrykatorów szaf sterowniczych, pakowany w zbiorcze opakowania po 100 sztuk.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami do zaciskania. Zgodność z tą normą zapewnia, że końcówka spełnia najwyższe standardy bezpieczeństwa i jakości wymagane w nowoczesnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Zastosowanie

Końcówki tulejkowe TE 6-12 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie elektryczne przewodów giętkich. Są niezbędne przy montażu aparatury w szafach sterowniczych, podłączaniu wyłączników nadprądowych, różnicowoprądowych oraz w systemach automatyki budynkowej. Dzięki zastosowaniu tulejki, monter unika ryzyka zwarcia międzyfazowego spowodowanego luźnymi żyłami przewodu, co bezpośrednio przekłada się na bezawaryjność całego systemu.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 6 mm² należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (ok. 12 mm).
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. marki ERKO), która zapewni odpowiednią siłę nacisku i geometrię zacisku (np. trapezowy lub kwadratowy).
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a miedziana tulejka całkowicie obejmuje wszystkie druciki żyły.

FAQ

• Czy końcówki TE 6-12 można stosować z przewodami aluminiowymi? Nie, końcówki te są przeznaczone wyłącznie do przewodów miedzianych wielodrutowych.
• Jaki jest cel cynowania miedzi w tych końcówkach? Cynowanie galwaniczne chroni miedź przed utlenianiem, co jest kluczowe dla zachowania niskiej rezystancji styku w długim okresie eksploatacji.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu kołnierza podczas procesu zaciskania.
