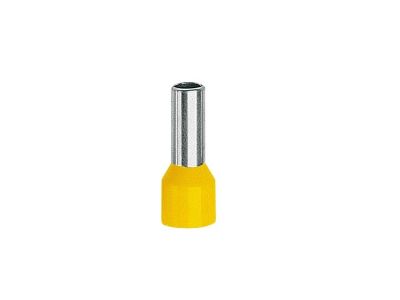

Końcówka tulejkowa TE 6-10, przekrój: 6mm2, dł. tulejki 10mm (opak 100szt) | TE_6-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 6-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o większym obciążeniu, zapewniając optymalną powierzchnię styku w zaciskach aparatury modułowej. Część przewodząca została wykonana z miedzi cynowanej galwanicznie, co skutecznie chroni materiał przed utlenianiem i korozją, gwarantując niską rezystancję połączenia przez cały okres eksploatacji.

• Długość tulejki: 10 mm, co umożliwia pewne osadzenie w głębokich zaciskach śrubowych i sprężynowych.
• Izolacja poliamidowa: Zapewnia dodatkową barierę ochronną oraz ułatwia wprowadzanie wszystkich drucików linki do wnętrza tulejki, eliminując ryzyko ich przypadkowego wygięcia.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych oraz w miejscach narażonych na znaczne wahania temperatur.
• Zabezpieczenie połączenia: Zastosowanie końcówki eliminuje zjawisko rozwarstwiania się żył, co bezpośrednio przekłada się na minimalizację ryzyka wystąpienia zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej jakości wykonania. Zgodność z tą normą jest kluczowa dla projektantów i instalatorów, ponieważ zapewnia pełną kompatybilność z certyfikowanymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym renomowanych producentów. Wykorzystanie materiałów najwyższej klasy, takich jak miedź cynowana galwanicznie, potwierdza profesjonalny charakter komponentu.

Zastosowanie

Końcówki tulejkowe TE 6-10 znajdują szerokie zastosowanie w zaawansowanych pracach elektroinstalacyjnych i automatyce przemysłowej. Są niezastąpione przy montażu rozdzielnic elektrycznych, szaf sterowniczych oraz w instalacjach zasilających urządzenia o dużym poborze mocy. Dzięki swojej konstrukcji idealnie sprawdzają się w połączeniach z wyłącznikami nadprądowymi, stycznikami oraz blokami rozdzielczymi, gdzie wymagana jest najwyższa precyzja i pewność styku. Odporność na czynniki atmosferyczne pozwala na ich stosowanie również w aplikacjach zewnętrznych, pod warunkiem zachowania odpowiedniego stopnia ochrony obudowy (IP).

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach technicznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 6 mm² należy zdjąć na długości odpowiadającej długości tulejki (10 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski do końcówek tulejkowych (np. marki ERKO), dopasowanej do przekroju 6 mm².
• Proces zaciskania: Tulejkę należy nasunąć na odizolowaną końcówkę przewodu tak, aby izolacja poliamidowa oparła się na izolacji kabla, a następnie wykonać pełny cykl zaciskania.
• Kontrola: Po zaprasowaniu należy upewnić się, że tulejka trwale przylega do żyły i nie wykazuje luzów przy próbie pociągnięcia.

FAQ

1. Czy końcówki TE 6-10 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne złączki Al-Cu.

2. Jaka jest różnica między końcówką z izolacją a bez izolacji?
Izolacja poliamidowa w modelu TE 6-10 pełni funkcję ochronną, ułatwia montaż linki i zwiększa bezpieczeństwo dielektryczne połączenia w pobliżu innych elementów przewodzących.

3. Czy do zaciskania wymagana jest specjalna praska?
Tak, dla zapewnienia trwałości i zgodności z normami, końcówki powinny być zaciskane przy użyciu dedykowanych narzędzi do końcówek tulejkowych, które gwarantują odpowiednią siłę nacisku i kształt zakuwki.
