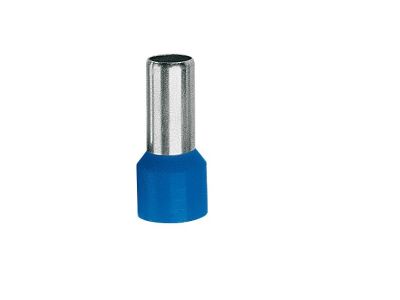

Końcówka tulejkowa TE 50-20, przekrój: 50mm2, dł. tulejki 20mm (opak 20szt) | TE_50-20/20 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 50-20 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 50 mm², zapewnia skuteczne zespolenie wszystkich pojedynczych drucików w kablach miedzianych typu linka (wielodrutowych). Dzięki zastosowaniu miedzi cynowanej galwanicznie, produkt charakteryzuje się doskonałą przewodnością elektryczną oraz podwyższoną odpornością na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

Długość części stykowej (tulejki) wynosi 20 mm, co pozwala na pewne osadzenie w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych. Zastosowana izolacja poliamidowa nie tylko ułatwia wprowadzanie odizolowanego przewodu do wnętrza tulejki, ale również pełni funkcję bariery ochronnej, minimalizując ryzyko wystąpienia zwarć międzyfazowych oraz poprawiając estetykę i bezpieczeństwo montażu.

• Przekrój przewodu: 50 mm² – idealny do zasilania rozdzielnic i dużych odbiorników mocy.
• Materiał: Wysokiej jakości miedź cynowana galwanicznie.
• Izolacja: Wytrzymały poliamid o szerokim zakresie temperatur pracy.
• Trwałość termiczna: Odporność w zakresie od -40°C do +125°C.
• Opakowanie: Zestaw zawiera 20 sztuk końcówek.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co gwarantuje pełną kompatybilność z narzędziami zaciskowymi oraz osprzętem elektroinstalacyjnym produkowanym według standardów europejskich. Zgodność z tą normą zapewnia powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia po zaprasowaniu, co jest niezbędne w instalacjach przemysłowych poddawanych regularnym przeglądom i certyfikacji.

Zastosowanie

Końcówki TE 50-20 znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Są niezastąpione przy budowie szaf sterowniczych, rozdzielnic głównych oraz przy podłączaniu silników elektrycznych dużej mocy. Dzięki swojej konstrukcji zapobiegają zjawisku rozwarstwiania się żył miedzianych podczas dokręcania śrub w zaciskach, co eliminuje ryzyko przegrzewania się punktu styku i ewentualnej awarii instalacji. Odporność na czynniki atmosferyczne sprawia, że mogą być stosowane w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej długości tulejki (20 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzić odizolowaną końcówkę przewodu do tulejki tak, aby izolacja kabla oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 50 mm².
• Zaciskanie powinno odbywać się do momentu pełnego zamknięcia matrycy narzędzia, co gwarantuje uzyskanie odpowiedniej siły docisku i trwałości mechanicznej.

FAQ

1. Czy końcówki TE 50-20 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne końcówki Al-Cu lub aluminiowe z pastą stykową.

2. Jaka praska będzie odpowiednia do tego modelu?
Należy użyć narzędzia zaciskowego (praski) obsługującego zakres 50 mm², najlepiej marki ERKO, aby zapewnić pełną kompatybilność profilu zacisku z tulejką.

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, izolacja poliamidowa posiada wysoką trwałość termiczną do +125°C, co pozwala na bezpieczną pracę w mocno obciążonych obwodach elektrycznych.
