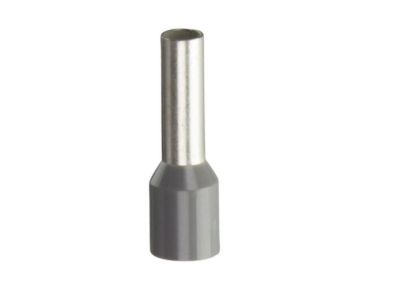

Końcówka tulejkowa TE 4-10V, przekrój: 4mm2, dł. tulejki 10mm (opak 100szt) | TE_4-10V/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 4-10V marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach niskiego napięcia. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Wykonanie z miedzi cynowanej galwanicznie gwarantuje nie tylko doskonałą przewodność, ale również wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla długowieczności systemów elektrycznych.

• Materiał: Wysokiej jakości miedź cynowana galwanicznie zapewniająca optymalny styk.
• Izolacja: Poliamidowa tulejka izolacyjna zwiększa bezpieczeństwo montażu i chroni przed przypadkowymi zwarciami.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C umożliwia stosowanie w wymagających warunkach przemysłowych.
• Konstrukcja: Długość tulejki wynosząca 10 mm pozwala na pewne osadzenie przewodu w zaciskach aparatury modułowej i listwach zaciskowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami zaciskowymi stosowanymi w elektrotechnice. Zgodność z tą normą jest gwarancją powtarzalności wymiarowej oraz niezawodności mechanicznej połączenia, co jest niezbędne w audytowanych systemach sterowania i rozdzielnicach.

Zastosowanie

Końcówki tulejkowe TE 4-10V są niezastąpione w pracach elektroinstalacyjnych, gdzie wykorzystuje się przewody miedziane wielodrutowe (tzw. linki). Ich głównym zadaniem jest zespolenie wszystkich pojedynczych drucików żyły, co zapobiega ich rozwarstwianiu się podczas dokręcania śruby w zacisku. Idealnie sprawdzają się w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączaniu silników elektrycznych i aparatury kontrolno-pomiarowej.
• Instalacjach automatyki przemysłowej, gdzie wymagana jest wysoka odporność na drgania.
• Systemach zasilania awaryjnego i instalacjach fotowoltaicznych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy zdjąć na długości odpowiadającej długości tulejki (10 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz metalowej części tulejki oraz kołnierza izolacyjnego.
• Zaciskanie: Należy użyć dedykowanej praski do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania, co gwarantuje gazoszczelność połączenia.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy tulejka stabilnie trzyma się na przewodzie i czy izolacja poliamidowa przylega do izolacji kabla.

FAQ

• Czy końcówki TE 4-10V można stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia i ochrony przed rozwarstwieniem.
• Jaki jest cel cynowania miedzi w tych końcówkach? Cynowanie galwaniczne chroni miedź przed korozją atmosferyczną oraz ułatwia ewentualne lutowanie, choć w przypadku tulejek głównym celem jest zapewnienie trwałego styku elektrycznego w czasie.
• Czy izolacja poliamidowa jest odporna na wysokie temperatury? Tak, zastosowany poliamid charakteryzuje się trwałością termiczną do +125°C, co znacznie przewyższa standardowe wymagania dla domowych instalacji elektrycznych.
