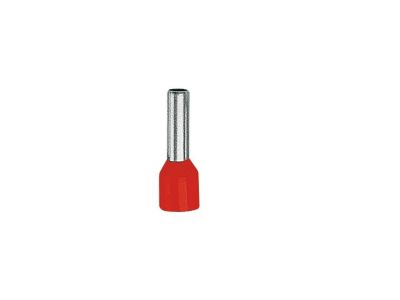

Końcówka tulejkowa TE 4-10, przekrój: 4mm2, dł. tulejki 10mm (opak 100szt) | TE_4-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 4-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o średnim obciążeniu, eliminując zjawisko rozwarstwiania się poszczególnych drucików żyły. Długość tulejki wynosząca 10 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Konstrukcja: Precyzyjne wykonanie ułatwia wprowadzanie odizolowanego przewodu do wnętrza tulejki, co znacząco przyspiesza prace monterskie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami urządzeń elektrycznych. Zgodność z tą normą zapewnia powtarzalność parametrów technicznych, co jest kluczowe w prefabrykacji rozdzielnic oraz systemach automatyki przemysłowej, gdzie niezawodność połączenia ma priorytetowe znaczenie.

Zastosowanie

Końcówki tulejkowe TE 4-10 znajdują szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest najwyższa jakość połączeń stykowych. Są niezastąpione przy:

• Montażu aparatury w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Podłączaniu silników elektrycznych oraz falowników, gdzie występują drgania mogące poluzować niezabezpieczone żyły.
• Instalacjach domowych i przemysłowych wykorzystujących przewody typu linka.
• Systemach zasilania awaryjnego i automatyki budynkowej.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Żyłę należy odizolować na długości odpowiadającej długości tulejki (10 mm), dbając o to, by nie uszkodzić pojedynczych drucików miedzi.
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych, dopasowanej do przekroju 4 mm².
• Proces zaciskania: Tulejkę należy wsunąć do końca na odizolowany przewód, a następnie wykonać pełny cykl zaciskania, aż do zwolnienia blokady narzędzia.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym końcówki, a miedź wypełnia całą objętość tulejki.

FAQ

1. Czy końcówki TE 4-10 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne końcówki Al-Cu.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek czołowych lub bocznych marki ERKO lub innych renomowanych producentów, które obsługują zakres 4 mm² i gwarantują zaprasowanie w trapez, kwadrat lub sześciokąt.

3. Czy izolacja poliamidowa jest odporna na starzenie?
Tak, poliamid charakteryzuje się wysoką stabilnością chemiczną i termiczną, co zapewnia długowieczność izolacji nawet w trudnych warunkach środowiskowych.
