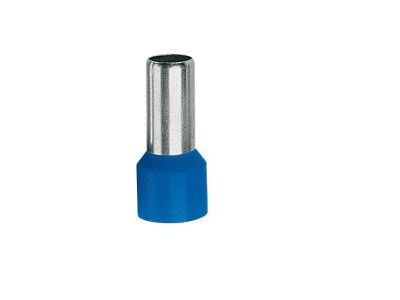

Końcówka tulejkowa TE 2,5-12, przekrój: 2,5mm2, dł. tulejki 12mm (opak 100szt) | TE_2,5-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 2,5-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz zapewnia optymalne dopasowanie do przewodów miedzianych typu linka (wielodrutowych). Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla zachowania niskiej rezystancji styku przez długie lata eksploatacji.

• Długość tulejki: 12 mm, co umożliwia pewne osadzenie w głębokich zaciskach aparatury modułowej.
• Izolacja poliamidowa: Zapewnia dodatkową barierę ochronną oraz ułatwia wprowadzanie odizolowanego przewodu do wnętrza tulejki.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Zespolenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzianych, co eliminuje ryzyko iskrzenia i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami zaciskowymi. Zgodność z tą normą jest kluczowa dla projektantów i wykonawców instalacji, którzy muszą spełniać wysokie standardy bezpieczeństwa i jakości wymagane w nowoczesnym budownictwie oraz przemyśle.

Zastosowanie

Końcówki tulejkowe TE 2,5-12 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w montażu instalacji domowych i przemysłowych. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba podłączenia przewodu wielodrutowego do zacisków śrubowych lub sprężynowych w wyłącznikach nadprądowych, stycznikach czy złączkach szynowych montowanych na szynie DIN. Dzięki zastosowaniu izolacji, końcówki te minimalizują ryzyko wystąpienia zwarć międzyfazowych w miejscach o dużym zagęszczeniu przewodów.

Wskazówki Montażowe

Aby uzyskać trwałe i bezpieczne połączenie, należy przestrzegać poniższych zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości części miedzianej tulejki (12 mm).
• Wprowadzić wszystkie druciki miedziane do wnętrza tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć dedykowanej praski (zaciskarki) dopasowanej do przekroju 2,5 mm².
• Zaciskanie powinno odbywać się do momentu pełnego zaprasowania tulejki na przewodzie, co gwarantuje odporność na wyrwanie i optymalny styk elektryczny.

FAQ

1. Czy końcówki TE 2,5-12 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie profesjonalnych narzędzi zaciskowych ERKO lub innych markowych prasek obsługujących zakres 2,5 mm² w standardzie tulejkowym.

3. Czy izolacja poliamidowa jest odporna na starzenie?
Tak, poliamid charakteryzuje się wysoką stabilnością mechaniczną i termiczną, co zapewnia długowieczność izolacji nawet w trudnych warunkach pracy.
