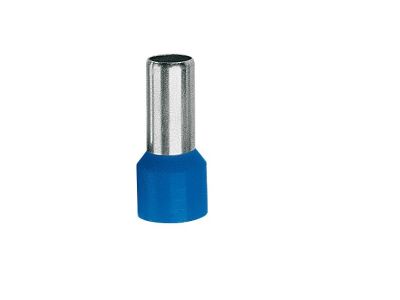

Końcówka tulejkowa TE 16-15, przekrój: 16mm2, dł. tulejki 15mm (opak 100szt) | TE_16-15/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 16-15 renomowanej marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przeznaczona do przewodów o przekroju znamionowym 16 mm², pozwala na skuteczne i trwałe zespolenie wszystkich pojedynczych drucików miedzianej żyły wielodrutowej (tzw. linki). Dzięki długości tulejki wynoszącej 15 mm, produkt zapewnia optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zapewnia wysoką wytrzymałość mechaniczną oraz dielektryczną.
• Odporność termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C umożliwia montaż w najbardziej wymagających środowiskach przemysłowych.
• Bezpieczeństwo: Zastosowanie końcówki eliminuje ryzyko wysuwania się pojedynczych żył, co bezpośrednio przekłada się na minimalizację ryzyka wystąpienia łuku elektrycznego i zwarć.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami do zaciskania. Zgodność z tą normą jest kluczowa dla inżynierów i prefabrykatorów rozdzielnic, zapewniając akceptację instalacji przez organy dozoru technicznego oraz pewność, że połączenie spełnia najwyższe standardy bezpieczeństwa obowiązujące w Unii Europejskiej.

Zastosowanie

Końcówki TE 16-15 znajdują szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych. Są niezastąpione przy prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Idealnie sprawdzają się wszędzie tam, gdzie wymagane jest pewne zakończenie przewodu typu linka przed jego montażem w zaciskach śrubowych lub sprężynowych. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach wewnętrznych i zewnętrznych (w odpowiednich obudowach).

Wskazówki Montażowe

Aby uzyskać połączenie o parametrach zgodnych z deklaracją producenta, należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Izolację z przewodu 16 mm² należy zdjąć na długości odpowiadającej długości tulejki (15 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzi.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o odpowiednim zakresie pracy.
• Proces zaciskania: Tulejkę należy nasunąć na odizolowaną końcówkę przewodu tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy upewnić się, że tulejka trwale przylega do żyły i nie wykazuje luzów mechanicznych.

FAQ

• Czy końcówki są sprzedawane na sztuki? Produkt dostarczany jest w zbiorczych opakowaniach zawierających 100 sztuk, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych.
• Czy można je stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do miedzianych przewodów wielodrutowych.
• Jaki jest główny cel cynowania miedzi w tych końcówkach? Cynowanie galwaniczne chroni miedź przed utlenianiem, co pozwala zachować niską rezystancję zestyku przez cały okres eksploatacji instalacji.
