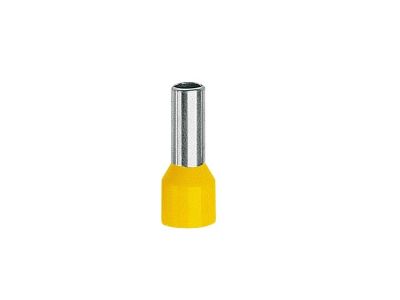

Końcówka tulejkowa TE 150-32, przekrój: 150mm2, dł. tulejki 32mm (opak 20szt) | TE_150-32/20 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 150-32 marki ERKO to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przeznaczona do przewodów o imponującym przekroju znamionowym wynoszącym 150 mm², zapewnia niezawodne zespolenie wszystkich pojedynczych drucików miedzianej żyły wielodrutowej (linki). Dzięki zastosowaniu miedzi cynowanej galwanicznie, element charakteryzuje się doskonałą przewodnością elektryczną oraz podwyższoną odpornością na procesy korozyjne i utlenianie, co jest kluczowe w długofalowej eksploatacji systemów energetycznych.

• Długość tulejki: 32 mm, co pozwala na głębokie i stabilne osadzenie przewodu w zacisku.
• Materiał: Wysokiej jakości miedź pokryta warstwą cyny, minimalizująca rezystancję przejścia.
• Izolacja poliamidowa: Zapewnia dodatkową barierę ochronną oraz ułatwia wprowadzanie przewodu do tulejki.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C gwarantuje stabilność połączenia w ekstremalnych warunkach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję pełnej kompatybilności z osprzętem elektroinstalacyjnym różnych producentów. Standaryzacja ta zapewnia, że wymiary geometryczne oraz parametry materiałowe odpowiadają najwyższym europejskim wymogom bezpieczeństwa i jakości, co jest niezbędne przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Końcówki TE 150-32 znajdują zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie grubych przewodów typu linka. Są niezastąpione w:

• Prefabrykacji rozdzielnic niskiego napięcia o dużych mocach znamionowych.
• Podłączaniu szynoprzewodów oraz transformatorów.
• Systemach zasilania awaryjnego i bateryjnego w centrach danych.
• Instalacjach przemysłowych narażonych na drgania, gdzie tradycyjne metody łączenia mogłyby zawieść.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację z żyły 150 mm² należy zdjąć na długości odpowiadającej długości tulejki (32 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzi.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek hydraulicznych lub mechanicznych dedykowanych do przekroju 150 mm².
• Proces zaciskania: Należy upewnić się, że wszystkie żyły przewodu znajdują się wewnątrz tulejki przed rozpoczęciem procesu prasowania. Prawidłowy zacisk eliminuje ryzyko wysuwania się żył i powstawania łuku elektrycznego.

FAQ

• Czy końcówka jest odporna na warunki atmosferyczne? Tak, dzięki cynowaniu galwanicznemu miedzi oraz zastosowaniu poliamidu, końcówka wykazuje wysoką odporność na czynniki zewnętrzne i korozję.
• Jaka jest rola izolacji w tym modelu? Izolacja poliamidowa nie tylko chroni przed przypadkowym dotykiem, ale również pełni funkcję kołnierza naprowadzającego, który ułatwia wsunięcie grubego pęku żył do części metalowej.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 20 sztuk końcówek.
