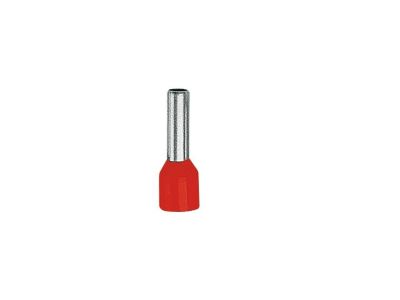

Końcówka tulejkowa TE 1-8, przekrój: 1mm2, dł. tulejki 8mm (opak 100szt) | TE_1-8/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1-8 renomowanej marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1 mm² gwarantuje idealne dopasowanie do standardowych żył sterowniczych i zasilających, zapewniając optymalną powierzchnię styku w zaciskach aparatury modułowej czy listwach zaciskowych. Część przewodząca została wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co nie tylko zwiększa przewodność elektryczną, ale również stanowi skuteczną barierę antykorozyjną, chroniąc połączenie przed utlenianiem.

• Długość tulejki: 8 mm, co pozwala na pewne osadzenie w głębokich zaciskach śrubowych i sprężynowych.
• Materiał izolacyjny: Poliamid charakteryzujący się wysoką odpornością mechaniczną i termiczną.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C umożliwia stosowanie końcówek w wymagających warunkach przemysłowych.
• Zespolenie żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzi, co eliminuje ryzyko iskrzenia i przegrzewania się punktu styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją powtarzalności wymiarowej oraz najwyższej jakości wykonania. Zgodność z tą normą zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania (praskami) oraz standardowymi gniazdami zaciskowymi stosowanymi w elektrotechnice. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej potwierdza profesjonalny charakter komponentu, spełniającego standardy bezpieczeństwa wymagane w nowoczesnych instalacjach elektrycznych.

Zastosowanie

Końcówki tulejkowe TE 1-8 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wykorzystuje się przewody giętkie, które wymagają usztywnienia końcówki przed montażem w zacisku. Dzięki odporności na czynniki atmosferyczne, produkt doskonale sprawdza się zarówno w instalacjach wewnętrznych, jak i w puszkach łączeniowych narażonych na zmienne warunki środowiskowe. Jest to podstawowy element wyposażenia każdego elektryka dbającego o standardy bezpieczeństwa i estetykę wykonania instalacji.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej długości tulejki (8 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzi.
• Wprowadzenie żyły: Odizolowaną końcówkę przewodu należy wprowadzić do tulejki tak, aby wszystkie druciki znalazły się wewnątrz części metalowej, a izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Należy użyć dedykowanej praski do końcówek tulejkowych. Proces zaciskania powinien być wykonany do momentu pełnego zaprasowania tulejki na przewodzie, co gwarantuje odporność na wyrwanie i minimalną rezystancję przejścia.

FAQ

1. Czy końcówki TE 1-8 można zaciskać zwykłymi kombinerkami?
Nie zaleca się stosowania kombinerek. Do poprawnego i bezpiecznego montażu należy używać profesjonalnych narzędzi zaciskowych, które zapewniają odpowiednią geometrię zaprasowania (np. w kwadrat lub trapez).

2. Jaka jest rola izolacji poliamidowej w tym produkcie?
Izolacja poliamidowa nie tylko ułatwia wprowadzenie przewodu do tulejki, ale również stanowi dodatkową barierę ochronną, minimalizując ryzyko zwarcia między sąsiednimi zaciskami w gęsto upakowanych listwach.

3. Czy produkt jest odporny na wysokie temperatury?
Tak, dzięki zastosowaniu poliamidu i miedzi cynowanej, końcówka zachowuje swoje właściwości w temperaturze do +125°C, co pozwala na jej stosowanie w silnie obciążonych obwodach elektrycznych.
