Końcówka tulejkowa TE 1,5-18, przekrój: 1,5mm2, dł. tulejki 18mm (opak 100szt) | TE_1,5-18/100 Erko

Opis i Kluczowe Cechy

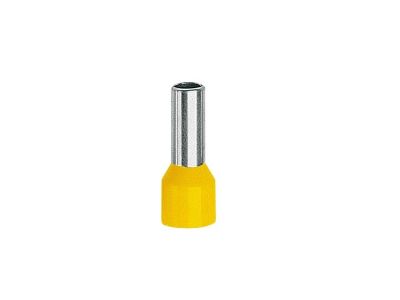

Końcówka tulejkowa TE 1,5-18 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przeznaczona do przewodów o przekroju znamionowym 1,5 mm², końcówka ta skutecznie zespala wszystkie pojedyncze druciki miedzianej żyły wielodrutowej (tzw. linki). Dzięki długości tulejki wynoszącej 18 mm, produkt zapewnia optymalną powierzchnię styku w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Wytrzymałość termiczna: Szeroki zakres pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Konstrukcja minimalizuje ryzyko wysunięcia się pojedynczych żył, co bezpośrednio zapobiega powstawaniu łuków elektrycznych i zwarć.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228. Jest to gwarancja powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami do zaciskania. Zgodność z tą normą jest kluczowa dla projektantów i wykonawców instalacji, którzy muszą spełniać wysokie standardy bezpieczeństwa i jakości wymagane w dokumentacjach technicznych oraz odbiorach budowlanych.

Zastosowanie

Końcówki TE 1,5-18 znajdują szerokie zastosowanie w branży elektroenergetycznej i automatyce przemysłowej. Są niezastąpione przy:

• Montażu rozdzielnic elektrycznych i szaf sterowniczych.
• Podłączaniu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe).
• Instalacjach systemów sterowania, gdzie wymagana jest wysoka precyzja i trwałość połączenia.
• Zabezpieczaniu końców przewodów typu linka przed rozwarstwieniem podczas dokręcania śrub w zaciskach.

Wskazówki Montażowe

Aby zapewnić najwyższą trwałość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5 mm² należy zdjąć na długości odpowiadającej długości tulejki (18 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Izolacja poliamidowa powinna nachodzić na izolację przewodu.
• Zaciskanie: Należy użyć dedykowanej praski do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania materiału na żyle.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy końcówka stabilnie trzyma się na przewodzie i czy nie występują luzy.

FAQ

• Czy końcówki są odporne na warunki atmosferyczne? Tak, dzięki cynowaniu galwanicznemu miedzi, końcówki wykazują wysoką odporność na czynniki zewnętrzne i korozję.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia zaciskowego obsługującego zakres 1,5 mm², najlepiej dedykowanego do końcówek tulejkowych izolowanych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Czy izolacja poliamidowa jest odporna na wysokie temperatury? Tak, trwałość termiczna materiału wynosi do +125°C, co czyni go bezpiecznym w większości standardowych aplikacji przemysłowych.
