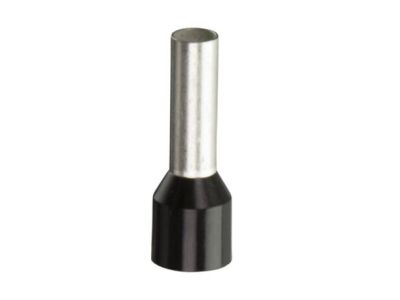

Końcówka tulejkowa TE 1,5-10V, przekrój: 1,5mm2, dł. tulejki 10mm (opak 100szt) | TE_1,5-10V/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1,5-10V marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii oraz optymalne dopasowanie do przewodów miedzianych typu linka (wielodrutowych). Długość części stykowej tulejki wynosi 10 mm, co gwarantuje pewne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Ochrona żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzianych, co eliminuje ryzyko powstawania łuków elektrycznych i przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami zaciskowymi stosowanymi w elektrotechnice. Zgodność z tą normą potwierdza powtarzalność wymiarową oraz wysoką jakość mechaniczną połączenia po zaprasowaniu.

Zastosowanie

Końcówki tulejkowe TE 1,5-10V znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest zakończenie przewodu wielodrutowego przed jego wprowadzeniem do zacisku śrubowego lub sprężynowego. Dzięki odporności na czynniki atmosferyczne, mogą być stosowane w instalacjach wewnętrznych i zewnętrznych (w odpowiednich obudowach).

Wskazówki Montażowe

Aby uzyskać trwałe i bezpieczne połączenie, należy przestrzegać poniższych zasad:

• Odizoluj przewód na długości odpowiadającej długości tulejki (ok. 10 mm).
• Wprowadź wszystkie druciki miedziane do wnętrza tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania użyj dedykowanej praski (zaciskarki) dopasowanej do przekroju 1,5 mm².
• Zaciskanie powinno odbywać się do momentu pełnego uformowania tulejki, co zapewni gazoszczelne połączenie i minimalną rezystancję styku.

FAQ

• Czy końcówki są odporne na korozję? Tak, dzięki procesowi cynowania galwanicznego miedź jest chroniona przed utlenianiem, co wydłuża żywotność instalacji.
• Jaka praska będzie odpowiednia? Należy użyć narzędzia przeznaczonego do końcówek tulejkowych izolowanych, obsługującego zakres 1,5 mm².
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
