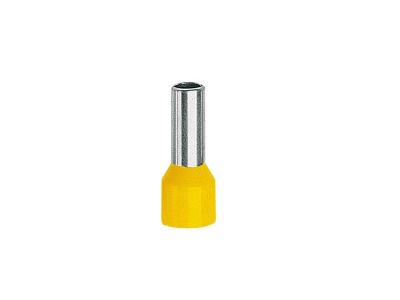

Końcówka tulejkowa TE 1,5-10, przekrój: 1,5mm2, dł. tulejki 10mm (opak 100szt) | TE_1,5-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1,5-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1,5 mm² gwarantuje optymalne dopasowanie do standardowych żył sterowniczych i zasilających, zapewniając stabilne przesyłanie energii elektrycznej bez strat na styku. Część kontaktowa o długości 10 mm pozwala na pewne osadzenie w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję utleniającą.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, tworząc barierę dielektryczną.
• Trwałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na stosowanie końcówek w wymagających warunkach przemysłowych.
• Ochrona żył: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików linki, co eliminuje ryzyko iskrzenia i zwarć.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz kompatybilności z profesjonalnymi narzędziami do zaciskania. Zgodność z tą normą jest kluczowa dla prefabrykacji rozdzielnic eksportowanych na rynki europejskie, zapewniając uznawalność połączeń przez inspektorów nadzoru technicznego.

Zastosowanie

Końcówki TE 1,5-10 znajdują szerokie zastosowanie w automatyce przemysłowej, budownictwie oraz energetyce. Są niezbędne wszędzie tam, gdzie wymagane jest połączenie przewodu giętkiego z zaciskami śrubowymi lub sprężynowymi. Idealnie sprawdzają się w:

• Szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Podłączeniach czujników, przekaźników oraz sterowników PLC.
• Instalacjach domowych przy montażu osprzętu oświetleniowego i gniazd.
• Systemach zasilania awaryjnego i układach automatyki budynkowej.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zasad:

• Odizolowanie: Przewód należy odizolować na długości odpowiadającej długości tulejki (10 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki; żadna żyła nie może wystawać poza kołnierz izolacyjny.
• Zaciskanie: Należy używać wyłącznie dedykowanych prasek (narzędzi zaciskowych) dopasowanych do przekroju 1,5 mm². Proces zaciskania powinien trwać do momentu pełnego zaprasowania tulejki na żyle.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy końcówka trzyma się stabilnie na przewodzie i czy izolacja nie jest uszkodzona.

FAQ

1. Czy końcówki można stosować z przewodami aluminiowymi?
Nie, końcówki serii TE są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek ERKO lub innych profesjonalnych narzędzi obsługujących zakres 1,5 mm² w standardzie tulejkowym.

3. Czy izolacja poliamidowa jest odporna na starzenie?
Tak, poliamid charakteryzuje się wysoką stabilnością mechaniczną i termiczną, co gwarantuje długowieczność połączenia nawet w trudnych warunkach atmosferycznych.
