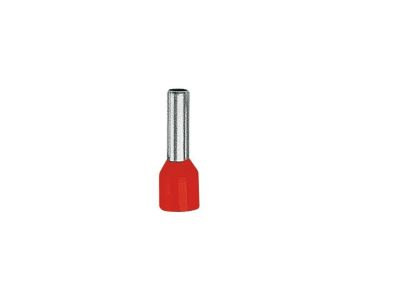

Końcówka tulejkowa TE 1-12, przekrój: 1mm2, dł. tulejki 12mm (opak 100szt) | TE_1-12/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 1-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 1 mm² pozwala na precyzyjne zespolenie wszystkich pojedynczych drucików żyły, co eliminuje ryzyko ich rozwarstwienia podczas montażu w zaciskach śrubowych lub sprężynowych. Część przewodząca została wykonana z miedzi cynowanej galwanicznie, co gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie. Długość tulejki wynosząca 12 mm zapewnia optymalną powierzchnię styku w głębokich gniazdach aparatury modułowej i złączkach listwowych.

• Materiał: Wysokiej jakości miedź cynowana galwanicznie.
• Izolacja: Wykonana z poliamidu, zwiększająca bezpieczeństwo dielektryczne.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C.
• Ochrona: Skuteczna bariera przed czynnikami atmosferycznymi i mechanicznymi.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz standardowymi zaciskami aparatury elektrycznej. Zgodność z tą normą zapewnia powtarzalność parametrów technicznych, co jest kluczowe w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Wykorzystanie izolacji poliamidowej dodatkowo podnosi standardy bezpieczeństwa przeciwpożarowego i izolacyjnego w instalacji.

Zastosowanie

Końcówki TE 1-12 znajdują szerokie zastosowanie w przemyśle, automatyce oraz elektroinstalatorstwie budowlanym. Są niezastąpione wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń elektrycznych. Idealnie sprawdzają się przy:

• Montażu aparatury modułowej w rozdzielnicach (wyłączniki nadprądowe, różnicowoprądowe).
• Podłączaniu sterowników PLC i modułów I/O w układach automatyki.
• Wykonywaniu instalacji oświetleniowych i sterowniczych opartych na przewodach giętkich.
• Zabezpieczaniu końcówek kabli przed utlenianiem w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 1 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. marki ERKO), która zapewni odpowiednią geometrię zacisku (trapezowy, kwadratowy lub sześciokątny).
• Proces zaciskania: Tulejkę należy nasunąć na odizolowaną żyłę tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy tulejka stabilnie trzyma się na przewodzie i czy żadna żyła nie wystaje poza kołnierz izolacyjny.

FAQ

1. Czy końcówki TE 1-12 można stosować do przewodów aluminiowych?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych. Do aluminium należy stosować specjalistyczne złączki Al-Cu.

2. Jaka jest rola izolacji poliamidowej w tej końcówce?
Izolacja poliamidowa ułatwia wprowadzanie przewodu do tulejki, chroni przed przypadkowym dotykiem części czynnej oraz stanowi barierę zapobiegającą zwarciom między sąsiednimi zaciskami.

3. Czy długość 12 mm jest odpowiednia do każdego zacisku?
Długość 12 mm jest standardem dla wielu złączek listwowych i aparatów. W przypadku płytkich zacisków, nadmiar tulejki można skrócić po uprzednim poprawnym zaprasowaniu, choć zaleca się dobór końcówki o odpowiedniej długości nominalnej.
