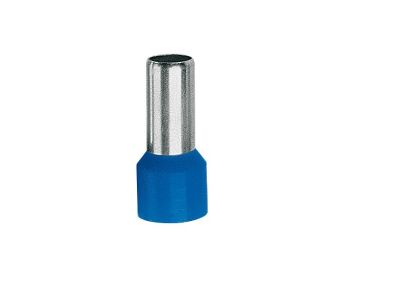

Końcówka tulejkowa TE 0,75-10, przekrój: 0,75mm2, dł. tulejki 10mm (opak 100szt) | TE_0,75-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 0,75-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 0,75 mm² pozwala na precyzyjne zespolenie wszystkich pojedynczych drucików żyły, co eliminuje ryzyko ich rozwarstwienia podczas montażu w zaciskach śrubowych lub sprężynowych. Długość tulejki wynosząca 10 mm zapewnia optymalną powierzchnię styku elektrycznego, co bezpośrednio przekłada się na niską rezystancję połączenia.

Produkt został wykonany z wysokiej jakości miedzi cynowanej galwanicznie. Proces cynowania skutecznie zabezpiecza miedź przed utlenianiem i korozją, co jest kluczowe dla zachowania ciągłości parametrów elektrycznych w długim okresie eksploatacji. Dodatkowo, końcówka wyposażona jest w izolację poliamidową, która pełni funkcję bariery ochronnej oraz ułatwia wprowadzanie przewodu do tulejki. Szeroki zakres odporności termicznej od -40°C do +125°C sprawia, że element ten może być stosowany w wymagających warunkach przemysłowych.

Zgodność z Normami

Końcówki tulejkowe serii TE są produkowane zgodnie z rygorystycznymi standardami jakościowymi. Produkt spełnia wymagania normy DIN 46228, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi terminalami przyłączeniowymi stosowanymi w automatyce i elektroinstalatorstwie. Wykonanie zgodne z tą normą zapewnia powtarzalność wymiarową oraz mechaniczną wytrzymałość połączenia po zaprasowaniu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest najwyższa niezawodność połączeń:

• Prefabrykacja szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączanie aparatury modułowej na szynach DIN (wyłączniki nadprądowe, różnicowoprądowe).
• Instalacje automatyki przemysłowej i systemy sterowania maszyn.
• Zakańczanie przewodów w instalacjach oświetleniowych i niskonapięciowych.
• Zabezpieczanie końców przewodów przed zwarciami wywołanymi przez luźne druciki żyły.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przewód o przekroju 0,75 mm² należy odizolować na długości odpowiadającej długości części metalowej tulejki (ok. 10 mm).
• Wprowadzić odizolowaną żyłę do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć dedykowanej praski (zaciskarki) dopasowanej do przekroju 0,75 mm².
• Zaciskanie powinno odbywać się do momentu pełnego uformowania tulejki na żyle, co gwarantuje odporność na wyrwanie i minimalizuje ryzyko wystąpienia łuku elektrycznego.

FAQ

• Czy te końcówki nadają się do przewodów aluminiowych? Nie, końcówki serii TE są dedykowane wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka jest rola izolacji poliamidowej? Izolacja poliamidowa nie tylko chroni przed przypadkowym dotykiem, ale również ułatwia montaż przewodu i zwiększa odporność połączenia na drgania.
• Czy produkt jest odporny na wysokie temperatury? Tak, dzięki zastosowaniu poliamidu i cynowanej miedzi, końcówka zachowuje swoje właściwości w temperaturze do +125°C.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
