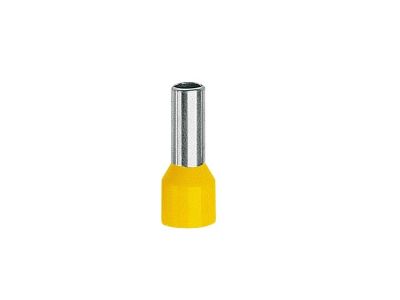

Końcówka tulejkowa TE 0,5-8, przekrój: 0,5mm2, dł. tulejki 8mm (opak 100szt) | TE_0,5-8/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 0,5-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w instalacjach elektrycznych. Przeznaczona do przewodów o przekroju znamionowym 0,5 mm², końcówka ta umożliwia skuteczne zespolenie wszystkich pojedynczych drucików miedzianej żyły wielodrutowej (tzw. linki). Dzięki długości tulejki wynoszącej 8 mm, produkt zapewnia optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Materiał: Wykonanie z miedzi cynowanej galwanicznie gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na korozję utleniającą.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa bezpieczeństwo montażu i eksploatacji, stanowiąc barierę dielektryczną.
• Wytrzymałość: Szeroki zakres trwałości termicznej od -40°C do +125°C pozwala na pracę w ekstremalnych warunkach przemysłowych.
• Bezpieczeństwo: Zapobiega zjawisku rozwarstwiania się żył, co minimalizuje ryzyko przegrzania punktowego i wystąpienia zwarć.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami technicznymi. Kluczowym wyznacznikiem jakości jest wykonanie według normy DIN 46228, co gwarantuje pełną kompatybilność z narzędziami zaciskowymi oraz powtarzalność wymiarową. Dzięki temu prefabrykacja rozdzielnic odbywa się zgodnie z najwyższymi standardami inżynieryjnymi, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Końcówki tulejkowe TE 0,5-8 znajdują szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroinstalatorstwie budowlanym. Są niezastąpione przy:

• Podłączaniu sterowników PLC i modułów I/O, gdzie wymagana jest precyzja i pewność styku.
• Montażu aparatury w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Zakańczaniu przewodów sterowniczych i sygnałowych w systemach BMS.
• Pracach serwisowych, gdzie konieczna jest szybka i trwała wymiana komponentów elektrycznych.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry połączenia, należy przestrzegać poniższych zasad montażu:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie: Żyłę należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Proces prasowania należy przeprowadzić przy użyciu dedykowanej praski do końcówek tulejkowych (np. marki ERKO). Dobór odpowiedniej matrycy gwarantuje, że siła docisku będzie optymalna dla przekroju 0,5 mm².
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy tulejka stabilnie trzyma się na przewodzie i czy żadna żyła nie wystaje poza obrys izolacji.

FAQ

1. Czy końcówki TE 0,5-8 można stosować do przewodów typu drut?
Nie, końcówki tulejkowe są dedykowane wyłącznie do przewodów wielodrutowych (linek) w celu ich zespolenia przed montażem w zacisku.

2. Jaka jest różnica między miedzią czystą a cynowaną galwanicznie?
Cynowanie galwaniczne, zastosowane w produktach ERKO, chroni miedź przed utlenianiem, co jest szczególnie istotne w środowiskach o podwyższonej wilgotności, zapewniając stałą, niską rezystancję styku przez lata.

3. Czy izolacja poliamidowa jest odporna na pękanie?
Tak, poliamid charakteryzuje się wysoką elastycznością i wytrzymałością mechaniczną, co zapobiega pękaniu kołnierza podczas procesu zaciskania, nawet w niższych temperaturach.
