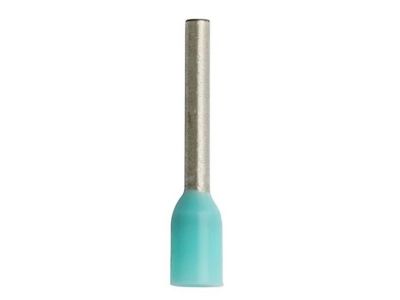

Końcówka tulejkowa TE 0,34-8, przekrój: 0,34mm2, dł. tulejki 8mm (opak 100szt) | TE_0,34-8/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa TE 0,34-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 0,34 mm² gwarantuje precyzyjne dopasowanie do cienkich żył sterowniczych i sygnałowych, zapewniając optymalny styk elektryczny. Część przewodząca została wykonana z wysokiej jakości miedzi cynowanej galwanicznie, co nie tylko zwiększa przewodność, ale również skutecznie chroni przed korozją i utlenianiem materiału w trudnych warunkach eksploatacyjnych.

• Długość tulejki: 8 mm, co pozwala na stabilne osadzenie w zaciskach aparatury modułowej i listwach zaciskowych.
• Izolacja poliamidowa: Zapewnia dodatkową barierę ochronną oraz ułatwia wprowadzanie przewodu do tulejki, eliminując ryzyko rozwarstwienia się pojedynczych drucików.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C umożliwia stosowanie końcówek w wymagających środowiskach przemysłowych.
• Bezpieczeństwo: Zastosowanie końcówek minimalizuje ryzyko wystąpienia zwarć oraz przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46228, co stanowi gwarancję powtarzalności wymiarowej oraz wysokiej jakości wykonania. Standard ten jest kluczowy dla projektantów i wykonawców instalacji elektrycznych, zapewniając pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym uznanych producentów. Wykorzystanie miedzi cynowanej galwanicznie potwierdza zgodność z najwyższymi standardami branżowymi w zakresie ochrony antykorozyjnej.

Zastosowanie

Końcówki TE 0,34-8 znajdują szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej, budowie szaf sterowniczych oraz w elektronice. Są niezastąpione wszędzie tam, gdzie wymagane jest pewne połączenie przewodów wielodrutowych o małym przekroju. Dzięki swojej konstrukcji idealnie sprawdzają się w:

• Połączeniach sterowników PLC i modułów I/O.
• Okablowaniu systemów alarmowych i niskoprądowych.
• Montażu aparatury kontrolno-pomiarowej.
• Instalacjach wymagających wysokiej odporności na wibracje i zmienne temperatury.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości części rurkowej końcówki (ok. 8 mm), dbając o to, by nie uszkodzić miedzianych żył.
• Dobór narzędzia: Do zaciskania należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych, które zapewniają odpowiednią geometrię zaprasowania (np. trapezową lub kwadratową).
• Proces zaciskania: Przewód należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy wizualnie sprawdzić, czy tulejka trwale przylega do żyły i czy żadne druciki nie wystają poza obręb izolacji.

FAQ

1. Czy końcówki TE 0,34-8 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich zespolenia przed montażem w zacisku.

2. Jaki jest materiał izolacji?
Izolacja wykonana jest z poliamidu, który charakteryzuje się wysoką odpornością mechaniczną i termiczną (do +125°C).

3. Czy produkt jest odporny na korozję?
Tak, dzięki procesowi cynowania galwanicznego miedzi, końcówki są wysoce odporne na działanie czynników atmosferycznych i utlenianie.

4. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
