Końcówka tulejkowa podwójna TV 16-14, przekrój: 16mm2, dł. tulejki 14mm (opak 100szt) | TV_16-14/100 Erko

Opis i Kluczowe Cechy

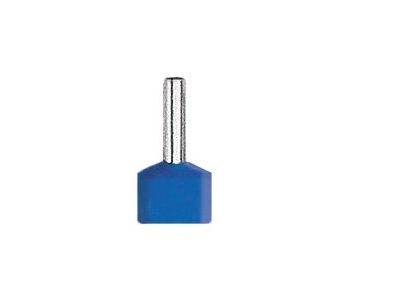

Końcówka tulejkowa podwójna TV 16-14 marki ERKO to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania dwóch przewodów miedzianych wielodrutowych o przekroju znamionowym 16 mm² każdy. Wykorzystanie miedzi cynowanej galwanicznie zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Długość części stykowej tulejki wynosi 14 mm, co pozwala na optymalne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Podwójna konstrukcja: Specjalny kształt izolacji poliamidowej umożliwia wprowadzenie dwóch żył o przekroju 16 mm², co znacząco ułatwia mostkowanie i łączenie równoległe w szafach sterowniczych.
• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, zapewnia barierę ochronną i ułatwia wprowadzanie odizolowanych końców przewodów.
• Odporność termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C gwarantuje niezawodność w ekstremalnych warunkach przemysłowych.
• Ochrona połączenia: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików (żył) kabla, co eliminuje ryzyko iskrzenia i zwarć.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektro-technicznej. Zastosowanie miedzi cynowanej galwanicznie oraz izolacji o wysokiej wytrzymałości dielektrycznej sprawia, że końcówki ERKO spełniają wymagania techniczne stawiane komponentom do budowy rozdzielnic i instalacji przemysłowych. Wykorzystanie certyfikowanych materiałów pozwala na bezpieczne stosowanie produktu w instalacjach wymagających wysokiej niezawodności.

Zastosowanie

Końcówki TV 16-14 znajdują szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch grubych przewodów typu linka w jednym punkcie zaciskowym. Idealnie sprawdzają się przy:

• Mostkowaniu aparatury w rozdzielnicach niskiego napięcia.
• Podłączaniu zasilania do falowników, softstartów oraz dużych styczników.
• Tworzeniu bezpiecznych punktów rozdziału energii w szafach sterowniczych.
• Instalacjach narażonych na drgania, gdzie tradycyjne połączenia śrubowe bez tulejek mogłyby ulec poluzowaniu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z obu przewodów na długości odpowiadającej długości tulejki (ok. 14-15 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie odizolowane żyły należy wprowadzić do wspólnego kołnierza izolacyjnego, aż do momentu oparcia się izolacji kabla o wewnętrzną krawędź tulejki.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 16 mm². Tylko odpowiedni profil matrycy gwarantuje pełne zespolenie materiału.
• Kontrola: Po zaprasowaniu należy upewnić się, że tulejka trzyma się sztywno na przewodzie, a żadna z żył nie wystaje poza kołnierz izolacyjny.

FAQ

1. Czy końcówki TV 16-14 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych (typu linka). Do aluminium należy stosować specjalistyczne końcówki Al-Cu.

2. Jaka praska będzie odpowiednia do tego modelu?
Należy użyć praski obsługującej zakres 16 mm², najlepiej marki ERKO lub innego renomowanego producenta narzędzi elektro-technicznych, zapewniającej odpowiedni docisk.

3. Czy izolacja poliamidowa jest samogasnąca?
Tak, poliamid stosowany w końcówkach ERKO charakteryzuje się wysoką odpornością termiczną i właściwościami ograniczającymi rozprzestrzenianie ognia, co podnosi bezpieczeństwo pożarowe instalacji.
