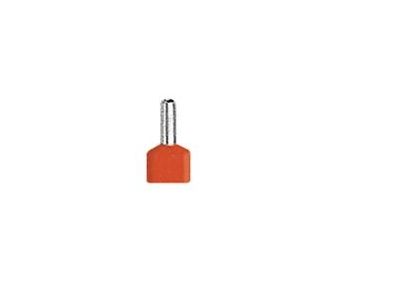

Końcówka tulejkowa podwójna TV 10-14, przekrój: 10mm2, dł. tulejki 14mm (opak 100szt) | TV_10-14/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 10-14 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w układach sterowania i zasilania. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 10 mm², pozwala na jednoczesne i bezpieczne wprowadzenie dwóch żył miedzianych typu linka do jednej tulejki. Część przewodząca została wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie. Długość tulejki wynosząca 14 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Przekrój znamionowy: 10 mm² (dla dwóch żył jednocześnie).
• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Izolacja: Poliamidowa, zapewniająca barierę ochronną i ułatwiająca montaż.
• Trwałość termiczna: Szeroki zakres pracy od -40°C do +125°C.
• Konstrukcja: Typ TV (podwójna), umożliwiająca mostkowanie przewodów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Zastosowanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej sprawia, że końcówki spełniają wymagania dotyczące trwałości połączeń elektrycznych. Są one odporne na zmienne czynniki atmosferyczne, co pozwala na ich stosowanie w wymagających środowiskach przemysłowych. Wykorzystanie certyfikowanych komponentów ERKO minimalizuje ryzyko awarii instalacji wynikających z poluzowania się pojedynczych drutów linki miedzianej.

Zastosowanie

Końcówki TV 10-14 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów o przekroju 10 mm² w jednym punkcie zaciskowym, np. przy tworzeniu mostków między aparatami. Dzięki swojej konstrukcji skutecznie zapobiegają rozwarstwianiu się żył miedzianych, co jest kluczowe dla zachowania stabilności parametrów elektrycznych i uniknięcia przegrzewania się punktów styku.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą długości tulejki (14 mm), dbając o to, aby nie uszkodzić pojedynczych drutów miedzianych.
• Wprowadzenie żył: Obie żyły należy skręcić i równolegle wprowadzić do izolowanego kołnierza końcówki, aż do oporu.
• Zaciskanie: Proces zaciskania musi odbywać się przy użyciu dedykowanych narzędzi (prasek) dopasowanych do przekroju 10 mm². Należy stosować matryce o profilu trapezowym lub kwadratowym, aby zapewnić równomierny docisk na całej długości tulejki.
• Kontrola: Po zaciśnięciu należy zweryfikować, czy izolacja przewodu ściśle przylega do kołnierza końcówki, a tulejka jest trwale osadzona na miedzi.

FAQ

1. Czy końcówki TV 10-14 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych wielodrutowych (linek). Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka jest główna korzyść z używania końcówek podwójnych?
Pozwalają one na estetyczne i bezpieczne mostkowanie dwóch przewodów w jednym zacisku, co eliminuje ryzyko wysunięcia się jednej z żył i wystąpienia zwarcia.

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, izolacja poliamidowa charakteryzuje się wysoką trwałością termiczną do +125°C, co pozwala na bezpieczną pracę w mocno obciążonych rozdzielnicach.
