Końcówka tulejkowa podwójna TV 1-8, przekrój: 1mm2, dł. tulejki 8mm (opak 100szt) | TV_1-8/100 Erko

Opis i Kluczowe Cechy

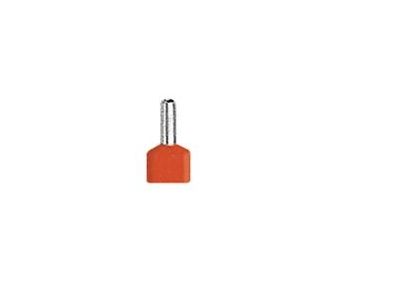

Końcówka tulejkowa podwójna TV 1-8 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości połączeń. Produkt dedykowany jest do zaciskania na końcach dwóch przewodów miedzianych wielodrutowych (tzw. linki) o przekroju znamionowym 1 mm² każdy. Wykorzystanie miedzi cynowanej galwanicznie jako materiału bazowego zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Podwójna konstrukcja: Specjalny kształt części izolacyjnej umożliwia wprowadzenie i jednoczesne zaprasowanie dwóch żył o przekroju 1 mm², co znacząco ułatwia mostkowanie w aparatach modułowych.
• Długość tulejki: Część robocza o długości 8 mm pozwala na pewne osadzenie w zaciskach śrubowych i sprężynowych większości urządzeń elektrycznych.
• Izolacja poliamidowa: Zastosowanie poliamidu gwarantuje wysoką wytrzymałość mechaniczną oraz doskonałe właściwości dielektryczne.
• Odporność termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na montaż w wymagających środowiskach przemysłowych i rozdzielnicach narażonych na nagrzewanie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji z poliamidu spełnia wymagania dotyczące trwałości połączeń elektrycznych, minimalizując ryzyko przegrzania punktu styku. Końcówki ERKO są uznawane przez instalatorów za standard w zakresie niezawodności i powtarzalności parametrów technicznych.

Zastosowanie

Końcówki TV 1-8 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów typu linka w jednym zacisku. Dzięki ich zastosowaniu eliminuje się zjawisko rozwarstwiania się pojedynczych drucików miedzi, co bezpośrednio przekłada się na bezpieczeństwo przeciwpożarowe i stabilność pracy systemów sterowania. Idealnie sprawdzają się przy montażu sterowników PLC, przekaźników oraz złączek szynowych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówki dwóch przewodów na długość odpowiadającą części metalowej tulejki (ok. 8-9 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy wprowadzić do wspólnego kołnierza izolacyjnego tak, aby miedź wypełniła całą objętość metalowej tulejki.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. marki ERKO), dobierając odpowiednie gniazdo matrycy dla przekroju 1 mm².
• Kontrola: Po zaprasowaniu należy upewnić się, że tulejka trzyma się sztywno na przewodzie, a izolacja przylega do izolacji kabla.

FAQ

• Czy końcówki TV 1-8 można stosować z przewodami aluminiowymi? Nie, końcówki te są przeznaczone wyłącznie do przewodów miedzianych wielodrutowych.
• Jaka jest główna korzyść z używania końcówek podwójnych? Pozwalają one na estetyczne i bezpieczne wykonanie mostków między aparatami bez ryzyka wysunięcia się jednej z żył z zacisku.
• Czy izolacja poliamidowa jest odporna na pękanie? Tak, poliamid charakteryzuje się wysoką elastycznością i odpornością na starzenie, co zapobiega pękaniu podczas zaciskania i eksploatacji.
