Końcówka tulejkowa podwójna TV 1,5-12, przekrój: 1,5mm2, dł. tulejki 12mm (opak 100szt) | TV_1,5-12/100 Erko

Opis i Kluczowe Cechy

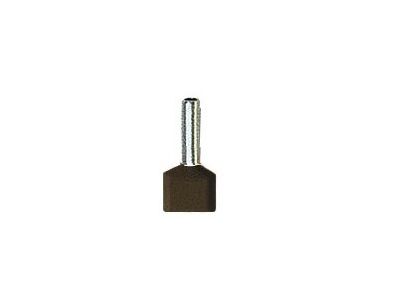

Końcówka tulejkowa podwójna TV 1,5-12 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w szafach sterowniczych i rozdzielnicach. Przekrój znamionowy wynoszący 1,5 mm² dla każdej z dwóch żył pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej, eliminując ryzyko przegrzewania się punktów styku. Tulejka o długości 12 mm gwarantuje optymalną powierzchnię kontaktu w zaciskach śrubowych i sprężynowych.

• Materiał: Wykonana z miedzi cynowanej galwanicznie, co zapewnia doskonałą przewodność oraz wysoką odporność na korozję i utlenianie.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego pozwala na pracę w szerokim zakresie temperatur od -40°C do +125°C.
• Konstrukcja podwójna: Specjalny kształt kołnierza umożliwia wprowadzenie dwóch przewodów typu linka do jednej tulejki, co jest kluczowe przy mostkowaniu aparatury.
• Bezpieczeństwo: Skutecznie zapobiega rozwarstwianiu się pojedynczych drucików miedzianych (żył), co minimalizuje ryzyko wystąpienia zwarć łukowych.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej o wysokiej trwałości termicznej sprawia, że końcówki spełniają wymagania stawiane instalacjom przemysłowym. Są one odporne na zmienne czynniki atmosferyczne, co potwierdza ich niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Końcówki TV 1,5-12 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zespolenie przewodów miedzianych wielodrutowych. Są niezastąpione w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Wykonywaniu mostków pomiędzy wyłącznikami nadprądowymi, stycznikami i przekaźnikami.
• Instalacjach automatyki przemysłowej, gdzie precyzja połączenia ma kluczowe znaczenie dla ciągłości sygnałów.
• Systemach zasilania wymagających wysokiej odporności termicznej (do +125°C).

Wskazówki Montażowe

Aby zapewnić najwyższe parametry mechaniczne i elektryczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówki dwóch przewodów na długość odpowiadającą długości części metalowej tulejki (12 mm).
• Wprowadzenie żył: Obie żyły typu linka należy wprowadzić do izolowanego kołnierza tak, aby miedziane druciki nie wystawały poza obrys izolacji.
• Zaciskanie: Proces zaciskania musi odbywać się przy użyciu dedykowanych narzędzi (prasek) marki ERKO lub innych profesjonalnych zaciskarek o profilu dopasowanym do tulejek podwójnych.
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka trwale przylega do przewodów, a izolacja nie jest uszkodzona.

FAQ

1. Czy końcówki TV 1,5-12 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów miedzianych wielodrutowych (tzw. linka) w celu ich zespolenia przed montażem w zacisku.

2. Jaka jest główna korzyść z używania końcówek podwójnych?
Pozwalają one na estetyczne i bezpieczne wprowadzenie dwóch przewodów do jednego zacisku aparatu elektrycznego, co jest standardem przy tworzeniu mostków i pętli zasilających.

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, zastosowany poliamid charakteryzuje się trwałością termiczną do +125°C, co znacznie przewyższa standardowe izolacje PVC i pozwala na pracę w wymagających środowiskach przemysłowych.
