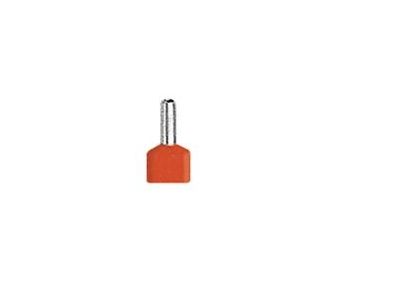

Końcówka tulejkowa podwójna TV 1-10, przekrój: 1mm2, dł. tulejki 10mm (opak 100szt) | TV_1-10/100 Erko

Opis i Kluczowe Cechy

Końcówka tulejkowa podwójna TV 1-10 marki ERKO to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w układach sterowania i zasilania. Produkt dedykowany jest do zakańczania dwóch przewodów miedzianych typu linka (wielodrutowych) o przekroju znamionowym 1 mm² każdy. Dzięki zastosowaniu miedzi cynowanej galwanicznie, końcówka charakteryzuje się doskonałą przewodnością elektryczną oraz podwyższoną odpornością na procesy utleniania i korozję, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Podwójna konstrukcja: Specjalny kształt kołnierza izolacyjnego umożliwia wprowadzenie i jednoczesne zaciśnięcie dwóch żył o przekroju 1 mm², co znacząco ułatwia mostkowanie w listwach zaciskowych.
• Długość tulejki 10 mm: Optymalna długość części stykowej zapewnia pewne osadzenie w głębokich zaciskach aparatury modułowej i złączkach szynowych.
• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, zapewnia barierę dielektryczną oraz ochronę przed zwarciami międzyfazowymi.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -40°C do +125°C pozwala na montaż w wymagających środowiskach przemysłowych i rozdzielnicach o dużym zagęszczeniu komponentów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta ERKO, co gwarantuje powtarzalność wymiarową i mechaniczną każdej sztuki w opakowaniu. Zastosowanie miedzi cynowanej galwanicznie oraz izolacji poliamidowej wpisuje się w wymogi techniczne dotyczące trwałości połączeń elektrycznych w instalacjach niskiego napięcia. Końcówki te minimalizują ryzyko przegrzewania się punktów styku, co jest bezpośrednio związane z bezpieczeństwem przeciwpożarowym instalacji.

Zastosowanie

Końcówki TV 1-10 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba estetycznego i bezpiecznego połączenia dwóch przewodów w jednym punkcie zaciskowym. Są niezastąpione w:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Systemach automatyki przemysłowej przy łączeniu sterowników PLC z modułami wejść/wyjść.
• Instalacjach domofonowych i systemach alarmowych, gdzie wymagane jest mostkowanie sygnałów.
• Układach zasilania oświetlenia LED i systemach inteligentnego budynku.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z obu żył należy zdjąć na długości odpowiadającej długości tulejki (ok. 10 mm), dbając o to, by nie uszkodzić pojedynczych drucików miedzi.
• Wprowadzenie żył: Obie żyły o przekroju 1 mm² należy wprowadzić do wspólnego kołnierza izolacyjnego tak, aby miedziane końce wypełniły całą objętość metalowej tulejki.
• Zaciskanie: Należy użyć profesjonalnej praski do końcówek tulejkowych (np. marki ERKO). Proces zaciskania powinien być przeprowadzony do momentu pełnego uformowania tulejki na przewodzie, co zapobiegnie wysuwaniu się żył.
• Kontrola: Po zaciśnięciu należy wizualnie sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym końcówki, eliminując ryzyko odsłonięcia części czynnych.

FAQ

1. Czy końcówki TV 1-10 można zaciskać zwykłymi kombinerkami?
Nie zaleca się stosowania kombinerek. Prawidłowe i trwałe połączenie gazoszczelne można uzyskać wyłącznie przy użyciu dedykowanych narzędzi zaciskowych, które gwarantują odpowiedni profil zaciśnięcia (np. trapezowy lub kwadratowy).

2. Jaki jest główny cel stosowania końcówek podwójnych?
Głównym celem jest bezpieczne i trwałe połączenie dwóch przewodów w jednym zacisku śrubowym lub sprężynowym, co zapobiega rozwarstwianiu się żył i minimalizuje ryzyko poluzowania się styku pod wpływem drgań.

3. Czy izolacja poliamidowa jest odporna na starzenie?
Tak, poliamid charakteryzuje się wysoką stabilnością chemiczną i termiczną, co sprawia, że izolacja nie kruszeje z upływem czasu, nawet w temperaturach dochodzących do 125°C.
