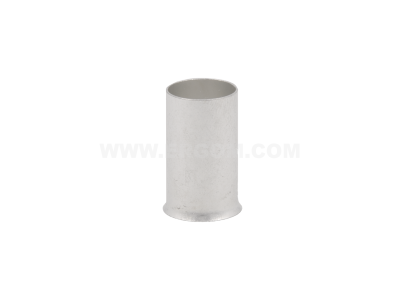

Końcówka tulejkowa nieizolowana H 70/25 ERHN przekrój: 70mm2, dł. tulejki 25 | E08KH-01010105800 Ergom

Alternatywny kod produktu: H 70/25 ERHN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana serii ERHN o symbolu E08KH-01010105800 to element przeznaczony do trwałego i pewnego łączenia przewodów w obwodach elektrycznych. Przekrój 70 mm² umożliwia pracę z przewodami o dużym przekroju, zapewniając niską rezystancję połączenia i minimalizację strat mocy. Długość tulejki 25 mm gwarantuje odpowiednią powierzchnię styku oraz stabilne osadzenie w zaciskach aparatury modułowej i listew zaciskowych. Brak izolacji ułatwia wizualną kontrolę połączenia oraz pozwala na stosowanie w miejscach, gdzie dodatkowa izolacja nie jest wymagana.

• Przekrój 70 mm²: dedykowany do przewodów o dużej średnicy – gwarantuje wysoką obciążalność prądową i niezawodność w wymagających aplikacjach przemysłowych.
• Długość tulejki 25 mm: optymalna do współpracy z typowymi zaciskami śrubowymi i sprężynowymi – zapewnia pewny kontakt i powtarzalność procesu zaciskania.
• Konstrukcja nieizolowana: umożliwia szybką kontrolę połączenia i jest odporna na działanie podwyższonych temperatur w miejscu montażu (brak ryzyka uszkodzenia izolacji).
• Wysoka jakość wykonania: precyzyjne tłoczenie z metalu gwarantuje jednorodność wymiarów i powtarzalność połączeń w całej partii.
• Oznakowanie symbolem E08KH: łatwa identyfikacja przy doborze odpowiedniej końcówki do danego przekroju przewodu.

Zgodność z Normami

Końcówka tulejkowa ERHN została zaprojektowana zgodnie z powszechnie uznanymi standardami europejskimi oraz normą DIN dla końcówek tulejkowych. Posiada znakowanie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw. Szczegółowe parametry mechaniczne i elektryczne należy weryfikować w dokumentacji technicznej producenta.

Zastosowanie

Końcówka przeznaczona jest do profesjonalnych instalacji elektrycznych oraz do budowy szaf sterowniczych i rozdzielnic. Sprawdza się wszędzie tam, gdzie wymagane jest pewne, niskorezystancyjne połączenie przewodów o dużym przekroju.

• Zaciskanie przewodów w rozdzielnicach głównych i podrzędnych – instalacje przemysłowe i komercyjne.
• Połączenia wewnątrz szaf sterowniczych – łączenie szyn, styczników, bezpieczników i transformatorów.
• W systemach automatyki budynkowej – przyłącza do aparatury (wyłączniki, styczniki) wymagające dużych przekrojów przewodów.
• Linie kablowe o znacznym obciążeniu – zasilanie silników, grzejników, zasilaczy UPS.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednią wiedzę techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie zostanie przypadkowo załączone. Do zaciskania końcówek używaj atestowanych narzędzi (zaciskarek) dostosowanych do przekroju 70 mm² – stosuj siłę i matryce zgodne z zaleceniami producenta. Przekrój przewodu musi być dokładnie dopasowany do końcówki (70 mm²). Po zaciśnięciu sprawdź mechaniczne trzymanie tulejki oraz brak widocznych uszkodzeń. Moment dokręcania śruby w zacisku dobieraj zgodnie z danymi producenta danej listwy/aparatury.

FAQ

• Jaki jest materiał wykonania końcówki? Końcówka tulejkowa nieizolowana serii ERHN wykonana jest z wysokiej jakości metalu (zgodnie z branżowym standardem – miedź). Dokładny skład chemiczny i własności mechaniczne podane są w karcie katalogowej producenta.
• Czy do zaciskania potrzebuję specjalnych narzędzi? Tak, zaleca się stosowanie profesjonalnej zaciskarki mechanicznej lub hydraulicznej z wymiennymi matrycami dedykowanymi do przekroju 70 mm². Użycie niewłaściwego narzędzia może skutkować nieprawidłowym połączeniem i zwiększeniem rezystancji.
• Jakie normy spełnia ta końcówka? Produkt został zaprojektowany zgodnie z wymaganiami normy DIN 46228 (część 1 lub 4, w zależności od wersji) oraz posiada deklarację zgodności CE. Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.
