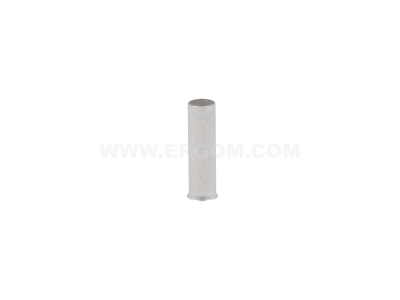

Końcówka tulejkowa nieizolowana H 10/18 ERHN przekrój: 10mm2, dł. tulejki 18 (opak 100szt) | E08KH-01010110500 Ergom

Alternatywny kod produktu: H 10/18 ERHN (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana H 10/18 ERHN (symbol E08KH-01010110500) przeznaczona jest do bezpiecznego zaciskania przewodów o przekroju 10 mm². Długość tulejki wynosi 18 mm, co zapewnia odpowiednią powierzchnię kontaktu w zaciskach śrubowych i sprężynowych. Produkt dostarczany jest w opakowaniu po 100 sztuk, ułatwiając prowadzenie prac instalacyjnych i serwisowych.

• Przekrój 10 mm²: Umożliwia pewne łączenie przewodów o dużym obciążeniu prądowym, minimalizując rezystancję połączenia i ryzyko przegrzania.
• Długość tulejki 18 mm: Optymalna do większości zacisków stosowanych w aparaturze modułowej i rozdzielnicach, gwarantuje pełne osadzenie przewodu.
• Nieizolowana konstrukcja: Przeznaczona do stosowania w miejscach, gdzie izolacja nie jest wymagana (np. w listwach zaciskowych z osłonami), zapewnia niski profil połączenia.
• Wykonanie z miedzi elektrolitycznej: (zgodnie z branżowym standardem) Gwarantuje wysoką przewodność i odporność na korozję, co wpływa na trwałość połączenia.
• Opakowanie 100 sztuk: Ekonomiczne i wygodne w codziennej pracy instalatora, redukuje potrzebę częstego zamawiania.

Zgodność z Normami

Końcówka tulejkowa ERHN została wykonana zgodnie z ogólnymi wymaganiami norm europejskich dotyczących złączek do przewodów (seria DIN). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Zaleca się stosowanie jej w połączeniu z dedykowanymi narzędziami do zaciskania, co zapewnia powtarzalność i niezawodność połączeń.

Zastosowanie

Końcówka tulejkowa nieizolowana H 10/18 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodu wielodrutowego lub linki przed włożeniem do zacisku.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Zaciskanie przewodów w szafach sterowniczych i automatyce przemysłowej.
• Wykonywanie połączeń w listwach zaciskowych, stycznikach i wyłącznikach instalacyjnych.
• Prace serwisowe i modernizacyjne w istniejących instalacjach elektrycznych.

Wskazówki Montażowe

Montaż końcówki tulejkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Należy odizolować przewód na długość odpowiadającą długości tulejki (18 mm), włożyć go do końcówki, a następnie zaciśniąć przy użyciu odpowiedniej zaciskarki (np. zgodnej z profilem dla tulejek nieizolowanych). Przekrój przewodu musi być dokładnie dopasowany do przekroju 10 mm². Po zaciśnięciu sprawdzić mechanicznie trwałość połączenia.

FAQ

• Czy końcówka jest izolowana? Nie, model H 10/18 jest nieizolowany. Przeznaczony do stosowania w zaciskach, gdzie nie ma ryzyka zwarć zewnętrznych (np. w osłoniętych listwach). Do przewodów wymagających izolacji należy wybrać wersję izolowaną.
• Jakiego narzędzia użyć do zaciskania? Zaleca się stosowanie zaciskarki do tulejek nieizolowanych o odpowiednim profilu (np. kwadratowym lub trapezowym). Należy postępować zgodnie z instrukcją narzędzia i producenta końcówek.
• Czy końcówka pasuje do przewodu 10 mm² linka? Tak, przekrój 10 mm² jest podany dla standardowych linek miedzianych klasy 2 (wielodrutowe) – przed montażem upewnij się, że przewód jest okrągły i nieuszkodzony.
