Końcówka tulejkowa nieizolowana 6/15 PAEH 600V/15 6,0mm2 (opak 100szt) 051469 | 05101096 PROTEC.class

Alternatywny kod produktu: 051469

Opis i Kluczowe Cechy

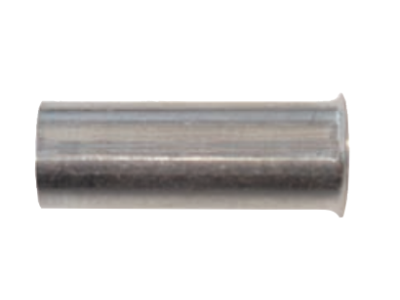

Końcówka tulejkowa nieizolowana PAEH (symbol 05101096) o przekroju 6,0 mm² i długości 15 mm to element łączeniowy przeznaczony do trwałego i pewnego zaciskania przewodów miedzianych. Wykonana z wysokiej jakości miedzi z powierzchnią ocynkowaną zapewnia dobrą przewodność i odporność na korozję, co przekłada się na stabilne połączenia elektryczne w instalacjach przemysłowych i budynkowych. Opakowanie zawiera 100 sztuk.

• Przekrój 6,0 mm²: dedykowana do przewodów o polu przekroju 6 mm² – gwarantuje optymalny kontakt elektryczny i mechaniczną wytrzymałość połączenia zaciskanego.
• Długość 15 mm: standardowa długość tulejki umożliwiająca prawidłowe wprowadzenie przewodu i pełne zacisnięcie w typowych zaciskarkach ręcznych lub automatycznych.
• Materiał: miedź ocynkowana: połączenie wysokiej przewodności elektrycznej miedzi z ochronną warstwą cynku zwiększa odporność na wilgoć i korozję – kluczowe w środowiskach o podwyższonej wilgotności względnej.
• Bez izolacji: tulejka nieizolowana przeznaczona do stosowania w miejscach, gdzie wymagana jest szczelność połączenia (np. z użyciem koszulek termokurczliwych) lub gdy izolacja przewodu zapewnia już wymagany poziom ochrony.
• Zgodna z DIN 46228 część 1: produkcja według uznanej normy niemieckiej gwarantuje powtarzalność wymiarów i właściwości mechanicznych, co ułatwia proces zaciskania i zwiększa niezawodność połączeń.

Zgodność z Normami

Końcówka tulejkowa została wykonana zgodnie z normą DIN 46228 część 1 (kształt standardowy, bez izolacji). Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Wszystkie parametry geometryczne i materiałowe są zgodne z wymaganiami normy.

Zastosowanie

Końcówki tulejkowe nieizolowane stosuje się wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodów miedzianych w aparaturze modułowej, szafach sterowniczych i rozdzielnicach elektrycznych. Dzięki brakowi izolacji są uniwersalne w zastosowaniu z dodatkowymi osłonami termokurczliwymi lub w połączeniach wewnątrz aparatów.

• Zaciskanie przewodów w stykach przycisków, przełączników i wyłączników modułowych (szyna TH35).
• Przygotowanie końcówek przewodów do zasilania styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Stosowanie w sygnalizacji i automatyce budynkowej – np. w rozdzielnicach oświetlenia, sterownikach rolet czy centralach alarmowych.
• Uniwersalne zastosowanie w każdej instalacji wymagającej zaciskania przewodów o przekroju 6 mm² – w przemyśle, energetyce i instalacjach domowych.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami (np. SEP do 1 kV) przy bezwzględnie odłączonym napięciu. Należy użyć dedykowanej zaciskarki do tulejek nieizolowanych, dobranej do przekroju 6 mm² – siła zacisku i głębokość wprowadzenia przewodu muszą być zgodne z instrukcją producenta narzędzia. Po zacisnięciu zaleca się wizualne sprawdzenie, czy przewód jest całkowicie osadzony w tulejce, a końcówka nie posiada pęknięć ani odkształceń. Przekrój przewodu powinien być dokładnie dopasowany do przekroju tulejki (6 mm²). Nie stosować do przewodów aluminiowych.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. W przypadku potrzeby dodatkowej ochrony izolacyjnej należy stosować koszulki termokurczliwe lub tulejki izolowane.
• Jaki jest stopień ochrony (IP)? Jako element łączeniowy nie posiada własnego stopnia ochrony IP – jego odporność na wilgoć i kurz zależy od zastosowanej obudowy lub całej rozdzielnicy.
• Czy można jej używać do przewodów wielożyłowych? Tak, końcówka tulejkowa jest przeznaczona do zaciskania przewodów wielodrutowych (linek) miedzianych o polu przekroju 6 mm². Przed zaciskaniem należy zdjąć izolację przewodu na odpowiednią długość (ok. 15 mm) i skręcić linki.
