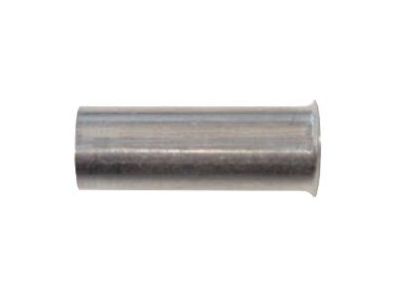

Końcówka tulejkowa nieizolowana 2,5/7 PAEH 250V/7 2,5mm2 (opak 250szt) 051459 | 05101086 PROTEC.class

Alternatywny kod produktu: 051459

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana o symbolu 05101086 (oznaczenie handlowe PAEH 250V/7 2,5mm2) to element łączeniowy wykonany z miedzi o powierzchni ocynkowanej, przeznaczony do zaciskania przewodów o przekroju 2,5 mm². Dzięki napięciu znamionowemu 250 V zapewnia bezpieczne użytkowanie w obwodach niskiego napięcia. Produkt spełnia wymagania normy DIN 46228 część 1, co gwarantuje powtarzalność wymiarów i niezawodność połączeń. Opakowanie zbiorcze zawiera 250 sztuk, co ułatwia magazynowanie i prace instalacyjne.

• Materiał – miedź: wysoka przewodność elektryczna minimalizuje straty energii i nagrzewanie się złącza podczas przepływu prądu.
• Powierzchnia ocynkowana: skuteczna ochrona przed korozją wydłuża żywotność połączenia w środowisku o podwyższonej wilgotności.
• Norma DIN 46228 część 1: zgodność z uznanym standardem zapewnia kompatybilność z typowymi narzędziami do zaciskania i pewne osadzenie w listwach zaciskowych.
• Przekrój 2,5 mm²: dedykowany do przewodów o tym samym przekroju, co pozwala na uzyskanie niskiej rezystancji styku i mechanicznie trwałego połączenia.
• Napięcie znamionowe 250 V: dopuszcza stosowanie w instalacjach domowych i przemysłowych o napięciu roboczym do 250 V AC/DC, bez ryzyka przebicia izolacji (końcówka nie posiada izolacji – bezpieczeństwo zapewnia prawidłowe zaciskanie i montaż w osprzęcie).

Zgodność z Normami

Końcówka tulejkowa wykonana jest zgodnie z normą DIN 46228 część 1, która określa wymiary, materiały i wymagania techniczne dla nieizolowanych tulejek zaciskanych. Produkt posiada deklarację zgodności CE, potwierdzającą spełnienie odpowiednich dyrektyw europejskich.

Zastosowanie

Końcówka tulejkowa nieizolowana 2,5 mm² znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i niskooporowe połączenie przewodu z listwą zaciskową lub innym elementem łączeniowym.

• Zaciskanie przewodów w puszkach instalacyjnych i rozdzielnicach elektrycznych.
• Przygotowanie przewodów do podłączenia aparatury modułowej (wyłączniki, styczniki, przekaźniki) w szafach sterowniczych.
• Tworzenie połączeń w układach automatyki budynkowej i sterowania.
• Wykonywanie połączeń w instalacjach oświetleniowych i siłowych o napięciu do 250 V.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód należy odizolować na długość odpowiadającą tulejce, a następnie zaciśnąć końcówkę przy użyciu odpowiednich szczypiec zaciskowych (zalecane narzędzia zgodne z DIN 46228). Moment dokręcania śrub w listwie zaciskowej – zgodnie z dokumentacją producenta listwy. Przekrój przewodu musi być dobrany do prądu obciążenia i przekraczać dopuszczalne parametry tulejki.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów linkowych o przekroju 2,5 mm². Przed zaciskaniem zaleca się skręcenie żył, aby uniknąć wystających drucików.
• Jakie napięcie może być przyłożone do końcówki? Napięcie znamionowe wynosi 250 V AC/DC. Dotyczy to napięcia między przewodem a ziemią lub między przewodami – końcówka nie ma izolacji, więc bezpieczeństwo zależy od prawidłowego montażu i izolacji otoczenia.
• Czy końcówka jest odporna na korozję? Powierzchnia ocynkowana zapewnia dobrą odporność na korozję w typowych warunkach instalacyjnych. W środowiskach agresywnych chemicznie zaleca się stosowanie końcówek izolowanych lub dodatkowe zabezpieczenie.
