Końcówka tulejkowa nieizolowana 2,5/12 PAEH 250V/12 2,5mm2 (opak 250szt) 051457 | 05101084 PROTEC.class

Alternatywny kod produktu: 051457

Opis i Kluczowe Cechy

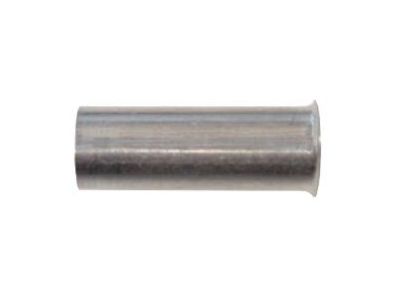

Końcówka tulejkowa nieizolowana o symbolu 05101084 przeznaczona jest do zakończeń przewodów o przekroju 2,5 mm². Wykonana z miedzi ocynkowanej, o długości 12 mm, zapewnia trwałe i pewne połączenie w instalacjach elektrycznych. Opakowanie zawiera 250 sztuk, co ułatwia magazynowanie i pozwala na ekonomiczne użytkowanie przy większych projektach.

• Przekrój 2,5 mm²: idealnie dopasowana do przewodów o tym przekroju – gwarantuje niski opór przejścia i pewność zaciśnięcia.
• Długość 12 mm: wystarczająca do bezpiecznego osadzenia w listwie zaciskowej lub gnieździe, minimalizuje ryzyko wysunięcia przewodu.
• Miedź ocynkowana: ochrona przed korozją przy zachowaniu bardzo dobrego przewodnictwa elektrycznego, co przekłada się na długą żywotność połączenia.
• Bez izolacji: możliwość stosowania w aplikacjach wymagających otwartych zakończeń – pod warunkiem odpowiedniej ochrony miejsca montażu.
• Zgodna z DIN 46228-1: potwierdzenie wykonania według uznanej normy niemieckiej – jakość i powtarzalność wymiarów.

Zgodność z Normami

Końcówka tulejkowa została wyprodukowana zgodnie z normą DIN 46228 część 1, która określa wymagania dla nieizolowanych tulejek zaciskanych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Końcówki tulejkowe nieizolowane znajdują szerokie zastosowanie w instalacjach elektrycznych i sterowniczych, wszędzie tam, gdzie wymagane jest trwałe, mechanicznie odporne zakończenie przewodu.

• Zaciskanie przewodów w rozdzielnicach elektrycznych – zapewnia czyste i bezpieczne połączenie w zaciskach aparatury modułowej.
• Przygotowanie końcówek do podłączenia styczników, przekaźników, wyłączników – przyspiesza i ujednolica montaż.
• Prace w szafach sterowniczych i automatyce przemysłowej – umożliwia szybkie i powtarzalne wykonanie wiązek przewodów.
• Instalacje tymczasowe i prototypowe – łatwość zaciskania bez konieczności lutowania.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od danego obwodu. Do zaciskania zaleca się użycie odpowiedniej zaciskarki lub kombinerek do tulejek, aby uzyskać optymalny docisk i uniknąć uszkodzenia przewodu. Przekrój przewodu musi odpowiadać przekrojowi końcówki (2,5 mm²). Przed montażem należy zdjąć izolację na długość odpowiadającą długości tulejki (12 mm). Nie używać siły – końcówka powinna wsuwać się na przewód bez nadmiernego oporu. Po zaciśnięciu sprawdzić wizualnie czy oplot miedziany jest całkowicie schowany w tulejce.

FAQ

• Do jakich przewodów przeznaczona jest ta końcówka? Końcówka jest dedykowana do przewodów o przekroju 2,5 mm² (wg danych producenta). Stosowanie innego przekroju może skutkować słabym zaciśnięciem i ryzykiem przegrzania.
• Czy końcówka jest izolowana? Nie, to końcówka nieizolowana. Należy ją stosować w miejscach suchych, w obrębie rozdzielnic lub dodatkowo zabezpieczyć koszulką termokurczliwą, jeśli wymaga tego aplikacja.
• Jakiej normie odpowiada ta końcówka? Produkt jest zgodny z normą DIN 46228-1, która precyzuje wymiary i materiał dla nieizolowanych tulejek zaciskanych.
