Końcówka tulejkowa nieizolowana 16/18 PAEH 1600V/18 16,0mm2 (opak 100szt) 051451 | 05101078 PROTEC.class

Alternatywny kod produktu: 051451

Opis i Kluczowe Cechy

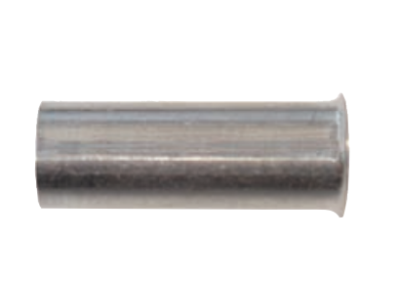

Końcówka tulejkowa nieizolowana PAEH (symbol 05101078) o przekroju 16 mm² i długości 18 mm to element do zaciskania przewodów miedzianych, przeznaczony do trwałych i bezpiecznych połączeń w instalacjach elektrycznych. Wykonana z miedzi ocynkowanej, spełnia wymagania normy DIN 46228 część 1. Dostarczana w opakowaniu 100 sztuk.

• Przekrój 16 mm²: umożliwia pewne łączenie przewodów o dużym przekroju, zapewniając niską rezystancję styku i minimalne straty mocy.
• Długość 18 mm: odpowiednia do typowych zacisków w aparaturze modułowej i rozdzielnicach, ułatwia precyzyjne osadzenie w gnieździe.
• Materiał: miedź ocynkowana: gwarantuje doskonałą przewodność elektryczną i odporność na korozję, co wydłuża żywotność połączenia.
• Napięcie znamionowe 1600 V: przystosowana do obwodów wysokiego napięcia stałego i przemiennego, zapewnia bezpieczną pracę w wymagających aplikacjach.
• Zgodność z normą DIN 46228 część 1: potwierdza jakość wykonania oraz wymiary zgodne z branżowym standardem, co ułatwia identyfikację i dobór.

Zgodność z Normami

Końcówka tulejkowa nieizolowana PAEH 05101078 spełnia wymagania normy DIN 46228 część 1 (kształt standardowy, bez izolacji z tworzywa sztucznego). Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka tulejkowa nieizolowana stosowana jest do zaciskania przewodów miedzianych wielodrutowych w instalacjach elektrycznych, głównie w aplikacjach wymagających wysokiej niezawodności połączenia.

• Podłączanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Zaciskanie w puszkach instalacyjnych oraz listwach zaciskowych.
• Łączenie przewodów w obwodach o napięciu do 1600 V (m.in. instalacje fotowoltaiczne, przemysłowe).
• Montaż w aparaturze modułowej (styczniki, wyłączniki, przyciski) jako element zakończeń przewodów.

Wskazówki Montażowe

Montaż końcówki tulejkowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania stosować profesjonalną zaciskarkę przystosowaną do tulejek o przekroju 16 mm². Przekrój przewodu powinien być dobrany do wartości prądu obciążenia. Zaleca się kierowanie się danymi producenta dotyczącymi siły zacisku i momentu dokręcania (jeśli dotyczy). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka jest izolowana? Nie, to końcówka nieizolowana (bez kołnierza z tworzywa), przeznaczona do zaciskania bezpośrednio na przewodzie bez izolacji.
• Do jakich przewodów można ją stosować? Do przewodów miedzianych wielodrutowych (linkowych) o przekroju 16 mm². Nie zaleca się stosowania do przewodów jednodrutowych.
• Jaka jest odporność na korozję? Dzięki ocynkowanej powierzchni końcówka jest odporna na korozję w normalnych warunkach środowiskowych wewnątrz rozdzielnic i szaf sterowniczych.
