Końcówka tulejkowa nieizolowana 10/12 PAEH 1000V/12 10,0mm2 (opak 100szt) 051433 | 05101060 PROTEC.class

Alternatywny kod produktu: 051433

Opis i Kluczowe Cechy

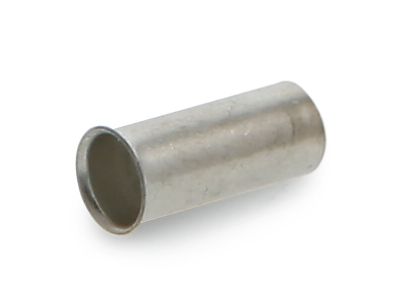

Końcówka tulejkowa nieizolowana PAEH (symbol 05101060) przeznaczona jest do trwałego łączenia przewodów o przekroju 10,0 mm². Wykonana z miedzi ocynkowanej, bez izolacji z tworzywa sztucznego, zapewnia niską rezystancję styku i niezawodne połączenie w instalacjach elektrycznych do napięcia 1000 V. Dostarczana w opakowaniu po 100 sztuk, co ułatwia magazynowanie i prace montażowe.

• Przekrój 10,0 mm²: dedykowana do przewodów o tym przekroju – gwarantuje pewne i trwałe zaciśnięcie bez ryzyka poluzowania pod obciążeniem.
• Napięcie znamionowe 1000 V: bezpieczne stosowanie w obwodach niskiego napięcia, również w instalacjach przemysłowych do 1 kV.
• Materiał – miedź ocynkowana: wysoka przewodność elektryczna oraz odporność na korozję, co przedłuża żywotność połączenia.
• Zgodność z normą DIN 46228 część 1: standaryzowane wymiary i właściwości mechaniczne – zapewnia kompatybilność z narzędziami do zaciskania.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisów obsługujących większe projekty.

Zgodność z Normami

Końcówka tulejkowa PAEH została wyprodukowana zgodnie z normą DIN 46228 część 1, która określa wymagania dla tulejek kablowych bez izolacji. Posiada certyfikację CE, potwierdzającą spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Końcówka tulejkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, niskorezystancyjne połączenie przewodów w listwach zaciskowych i złączkach śrubowych. Idealnie sprawdza się w:

• Instalacjach elektrycznych w rozdzielnicach niskiego napięcia – zabezpiecza przewody przed wyszczypywaniem i utlenianiem końcówek.
• Szafach sterowniczych i automatyce przemysłowej – umożliwia szybkie i powtarzalne podłączanie obwodów sygnałowych oraz zasilających.
• Łączeniu przewodów w puszkach łączeniowych i przy budowie zestawów kablowych – ułatwia późniejszą modyfikację lub rozbudowę instalacji.
• Pracach serwisowych i modernizacyjnych w energetyce, przemyśle oraz budownictwie – uniwersalny akcesorium używane przez elektryków z uprawnieniami SEP.

Wskazówki Montażowe

Montaż końcówki tulejkowej wymaga użycia odpowiednich szczypiec do zaciskania (zgodnych z DIN 46228). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz narzędzie dostosowane do przekroju 10,0 mm². Zdejmij izolację z przewodu na długość odpowiadającą długości tulejki (ok. 12 mm), nałóż końcówkę i zaciśnij zgodnie z instrukcją producenta narzędzia. Połączenie powinno być trwałe i nie wykazywać luzów. Prace mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje (świadectwo kwalifikacyjne SEP).

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana, wykonana z miedzi ocynkowanej. Nie posiada plastikowego kołnierza – przeznaczona do stosowania w listwach zaciskowych lub złączkach, gdzie izolacja zapewniana jest przez obudowę rozdzielnicy.
• Jakiej długości jest końcówka? Długość tulejki wynosi 12 mm. Jest to standardowy wymiar dla przekroju 10,0 mm², umożliwiający prawidłowe zaciśnięcie na przewodzie odpowiednio odizolowanym.
• Do jakiego napięcia można stosować tę końcówkę? Zgodnie z danymi producenta napięcie znamionowe wynosi 1000 V. Należy pamiętać, że maksymalne napięcie pracy zależy również od kategorii przepięciowej i warunków instalacji. Zawsze stosuj zgodnie z obowiązującymi normami.
