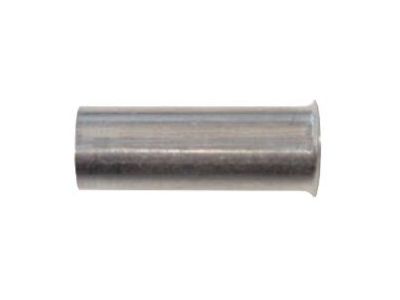

Końcówka tulejkowa nieizolowana 1,5/7 PAEH 150V/7 1,5mm2 (opak 500szt) 051447 | 05101074 PROTEC.class

Alternatywny kod produktu: 051447

Opis i Kluczowe Cechy

Końcówka tulejkowa nieizolowana typu PAEH 150V/7 (symbol 05101074) to element łączeniowy przeznaczony do zaciskania przewodów o przekroju 1,5 mm². Wykonana z miedzi z powłoką ocynkowaną, zapewnia pewne połączenie elektryczne i ochronę przed korozją. Długość tulejki wynosi 7 mm, a opakowanie zbiorcze zawiera 500 sztuk, co czyni ją ekonomicznym wyborem przy większych instalacjach. Produkt spełnia wymagania normy DIN 46228 część 1.

• Materiał – miedź ocynkowana: gwarantuje niską rezystancję i długotrwałą odporność na korozję, co zwiększa niezawodność połączenia w instalacjach elektrycznych.
• Przekrój 1,5 mm²: dedykowany do przewodów o tym przekroju, umożliwia bezpieczne i stabilne zaciskanie bez ryzyka poluzowania.
• Długość tulejki 7 mm: optymalna do standardowych listew zaciskowych, zapewnia wystarczającą powierzchnię styku i pewne osadzenie.
• Bez izolacji z tworzywa: ułatwia wizualną kontrolę połączenia i stosowanie w miejscach, gdzie nie jest wymagana dodatkowa ochrona izolacyjna.
• Opakowanie 500 sztuk: wydajne rozwiązanie do projektów wymagających dużej liczby końcówek, obniżające koszt jednostkowy.

Zgodność z Normami

Końcówka tulejkowa nieizolowana spełnia wymagania normy DIN 46228 część 1, która określa wymiary i właściwości tulejek do zaciskania przewodów. Produkt posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka tulejkowa nieizolowana 1,5/7 PAEH znajduje zastosowanie w profesjonalnych instalacjach elektrycznych i niskonapięciowych, gdzie wymagane jest trwałe i przewodne połączenie przewodów z listwami zaciskowymi.

• Zaciskanie przewodów w szafach sterowniczych i rozdzielnicach elektrycznych.
• Łączenie przewodów w układach automatyki przemysłowej i systemach sterowania.
• Wykonywanie połączeń w instalacjach oświetleniowych, gniazd wtykowych i obwodów siłowych.
• Montaż w terminalach przyłączeniowych przekaźników, styczników i innych urządzeń modułowych.

Wskazówki Montażowe

Montaż i zaciskanie końcówek tulejkowych powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Do zaciskania używaj odpowiednio dobranych narzędzi (zaciskarek) zgodnych z przekrojem 1,5 mm² – niedopuszczalne jest użycie siły ręcznej. Przekrój przewodu musi być dopasowany do końcówki. Po zaciśnięciu sprawdź mechaniczne osadzenie tulejki na przewodzie. Przekrój przewodu i długość odizolowanej żyły dobieraj zgodnie z dokumentacją producenta listwy zaciskowej.

FAQ

• Czy końcówka jest izolowana? Nie, końcówka tulejkowa nieizolowana nie posiada osłony z tworzywa. Jest przeznaczona do stosowania w miejscach, gdzie dodatkowa izolacja nie jest wymagana, np. wewnątrz szaf sterowniczych.
• Jaki materiał został użyty? Końcówka wykonana jest z miedzi ocynkowanej. Miedź zapewnia niską oporność, a cynk chroni przed korozją.
• Jaką normę spełnia ten produkt? Produkt jest zgodny z normą DIN 46228 część 1, która definiuje parametry tulejek nieizolowanych do zaciskania przewodów.
