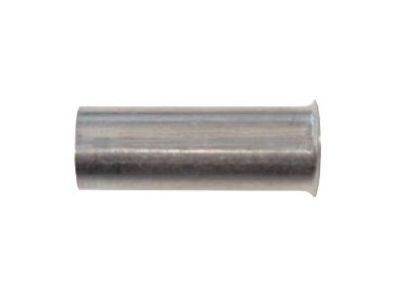

Końcówka tulejkowa nieizolowana 0,75/6 PAEH 075V/6 0,75mm2 (opak 500szt) 051424 | 05101051 PROTEC.class

Alternatywny kod produktu: 051424

Opis i Kluczowe Cechy

Przedstawiamy końcówkę tulejkową nieizolowaną o oznaczeniu PAEH 075V/6, przeznaczoną do przewodów o przekroju 0,75 mm² i długości tulejki 6 mm. Wykonana z miedzi ocynkowanej, zapewnia pewne i trwałe połączenie w zaciskach śrubowych lub sprężynowych. Opakowanie zawiera 500 sztuk, co gwarantuje wygodny zapas przy większych instalacjach. Kształt standardowy – kompatybilny z większością narzędzi zaciskowych.

• Przekrój 0,75 mm², długość 6 mm: Precyzyjnie dopasowana do przewodów linkowych o tym przekroju, umożliwia pewne i powtarzalne zaciskanie bez ryzyka uszkodzenia żył.
• Materiał – miedź: Doskonałe przewodnictwo elektryczne i niska rezystancja połączenia, co minimalizuje straty mocy i nagrzewanie się styków.
• Ocynkowana powierzchnia: Ochrona przed korozją oraz utlenianiem, zapewniająca długotrwałą niezawodność połączenia nawet w zmiennych warunkach otoczenia.
• Bez izolacji (nieizolowana): Stosowana tam, gdzie wymagany jest bezpośredni kontakt metalowy – idealna do listew zaciskowych i aparatury modułowej z zaciskami śrubowymi.
• Wydajne opakowanie 500 sztuk: Wygodny dozór i oszczędność czasu przy montażu wielu obwodów – mniej przerw na uzupełnianie materiału.

Zgodność z Normami

Końcówka tulejkowa spełnia wymagania normy DIN 46228 część 1 (dotyczącej końcówek tulejkowych nieizolowanych). Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi standardami europejskimi.

Zastosowanie

Końcówki tulejkowe nieizolowane są standardowym elementem wyposażenia każdego instalatora. Ułatwiają bezpieczne i pewne łączenie przewodów linkowych w zaciskach śrubowych lub sprężynowych.

• Zaciskanie przewodów przed podłączeniem do listew zaciskowych w rozdzielnicach elektrycznych.
• Przygotowanie przewodów do aparatury modułowej (styczniki, wyłączniki, przyciski, przekaźniki) – zabezpieczenie przed rozwarstwianiem się wielodrutowych żył.
• Instalacje w szafach sterowniczych i automatyce przemysłowej – tam, gdzie liczy się powtarzalność i jakość połączeń.
• Prace serwisowe i remontowe – szybkie i profesjonalne zakończenie przewodów.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe przy instalacjach przemysłowych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie.

• Użyj odpowiedniego narzędzia do zaciskania (szczęki dopasowane do przekroju 0,75 mm² i długości 6 mm).
• Wsuń końcówkę na odizolowany przewód tak, aby tulejka obejmowała go na całej długości.
• Zaciśnij zgodnie z instrukcją producenta narzędzia – siła i kształt zacisku wpływają na rezystancję połączenia.
• Przekrój przewodu dobierz zgodnie z obciążeniem prądowym (np. 0,75 mm² typowo do 6 A w instalacjach 230 V, ale ostatecznie decyduje projekt).
• Po zaciśnięciu sprawdź, czy końcówka nie przesuwa się po przewodzie – prawidłowo zaciśnięta trwale łączy się z żyłami.

FAQ

• Czy końcówka jest izolowana? Nie – jest to wersja nieizolowana (bez koszulki z tworzywa). Stosuje się ją w miejscach, gdzie nie ma ryzyka kontaktu z innymi przewodami lub obudową, albo gdy izolacja jest zapewniana w inny sposób.
• Jakiego narzędzia użyć do zaciskania? Należy stosować szczęki do końcówek tulejkowych o przekroju 0,75 mm² – najlepiej ręczne zaciskarki z regulacją siły (np. typowe dla końcówek 0,5–1,5 mm²). Zawsze postępuj zgodnie z instrukcją narzędzia.
• Czy końcówka nadaje się do przewodów jednożyłowych? Nie – ten typ końcówki przeznaczony jest wyłącznie do przewodów linkowych (wielodrutowych). Dla przewodów jednożyłowych lub sztywnych stosuje się inne zakończenia lub bezpośrednie podłączenie.
