Końcówka tulejkowa izolowana w paskach H0,75/14 W BD | 9004290000 Weidmuller

Opis i Kluczowe Cechy

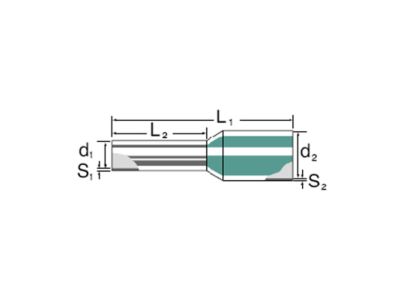

Końcówka tulejkowa izolowana w paskach H0,75/14 W BD (symbol 9004290000) to element przeznaczony do bezpiecznego i trwałego zarabiania przewodów o przekroju 0,75 mm². Długość izolowanej części wynosi 14 mm, co ułatwia prawidłowe osadzenie w zaciskach aparatury modułowej i listwach zaciskowych. Wykonanie w paskach umożliwia szybkie i ergonomiczne stosowanie w procesie montażu.

• Przekrój 0,75 mm²: dedykowana do przewodów o tym przekroju – zapewnia pewne połączenie elektryczne bez ryzyka poluzowania żył.
• Długość izolacji 14 mm: optymalna do standardowych zacisków – chroni przed przypadkowym zwarciem i ułatwia wkładanie w listwy.
• Izolowana tulejka: zabezpiecza przewód przed mechanicznym uszkodzeniem oraz eliminuje ryzyko kontaktu części metalowych z innymi elementami.
• Forma w paskach (BD): przyspiesza montaż – kilka końcówek można jednocześnie przygotować bez konieczności ręcznego oddzielania.

Zgodność z Normami

Końcówka tulejkowa spełnia wymagania obowiązujących norm europejskich dotyczących łączeń przewodów w instalacjach elektrycznych. Produkt posiada certyfikat CE i jest zgodny z ogólnymi standardami branżowymi dla końcówek izolowanych.

Zastosowanie

Końcówka tulejkowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne i niezawodne zakończenie przewodów w instalacjach niskiego napięcia.

• Zarabianie przewodów w rozdzielnicach i szafach sterowniczych przed podłączeniem do aparatury modułowej (wyłączników, styczników, przekaźników).
• Przygotowanie przewodów do listew zaciskowych w szafach automatyki przemysłowej.
• Prace instalacyjne w budynkach mieszkalnych, biurowych i przemysłowych przy podłączaniu opraw oświetleniowych, gniazd wtyczkowych i innych odbiorników.
• Serwis i konserwacja maszyn oraz urządzeń elektrycznych.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby z odpowiednimi uprawnieniami (minimum SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Do zaciskania używać profesjonalnych narzędzi (tzw. zaciskarek) odpowiednich dla przekroju 0,75 mm². Długość odizolowanej żyły powinna odpowiadać długości metalowej tulejki (około 14 mm). Po zaciśnięciu należy sprawdzić mechaniczne osadzenie tulejki na przewodzie oraz brak wystających pojedynczych drutów.

FAQ

• Jaki jest kolor izolacji końcówki? Na podstawie oznaczenia „W” w nazwie oraz standardów dla przekroju 0,75 mm², izolacja może być biała. W przypadku wątpliwości należy sprawdzić fizyczny produkt lub kartę katalogową.
• Czy końcówka może być stosowana na przewodach linkowanych? Tak, jest przeznaczona do przewodów linkowanych (giętkich) o przekroju 0,75 mm². Zapewnia szczelne osadzenie wszystkich żył w tulejce.
• Jakie narzędzie zaciskowe jest zalecane? Należy użyć zaciskarki z odpowiednimi gniazdami do tulejek izolowanych w rozmiarze 0,75 mm². Stosowanie nieodpowiednich narzędzi może skutkować słabym połączeniem.
