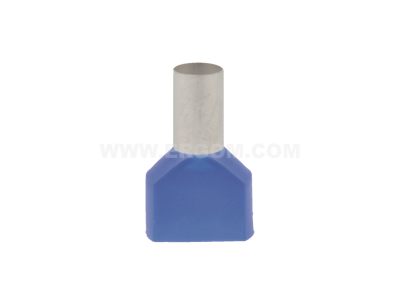

Końcówka tulejkowa izolowana podwójna HI 2X16/14 DIN E08KH-02020102901 (opak 50szt) | E08KH-02020103001 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X16/14 DIN to profesjonalne rozwiązanie przeznaczone do zaciskania na końcach dwóch wielodrutowych przewodów miedzianych o przekroju znamionowym 16 mm² każdy. Wyprodukowana przez renomowaną firmę ERGOM, gwarantuje najwyższą jakość styku oraz trwałość mechaniczną połączenia. Zastosowanie miedzi galwanicznie cynowanej zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania i korozję, co jest kluczowe w długofalowej eksploatacji rozdzielnic i szaf sterowniczych. Izolacja wykonana z poliamidu nie tylko chroni przed przypadkowym dotykiem, ale również ułatwia wprowadzanie przewodów do zacisku, eliminując ryzyko rozwarstwienia się pojedynczych drucików linki.

• Przekrój znamionowy: 2 x 16 mm², co pozwala na bezpieczne i estetyczne łączenie dwóch grubych żył w jednym zacisku.
• Długość części stykowej: 14 mm, zapewniająca optymalną powierzchnię styku wewnątrz aparatury modułowej.
• Materiał: Miedź elektrolityczna pokryta warstwą cyny, minimalizująca rezystancję przejścia.
• Kolor izolacji zgodny ze standardem DIN, co ułatwia szybką identyfikację przekroju przez instalatora.
• Opakowanie zbiorcze: 50 sztuk, idealne do średnich i dużych projektów elektroinstalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy techniczne, w tym standard DIN 46228/4, który określa wymagania dotyczące wymiarów oraz właściwości mechanicznych końcówek tulejkowych z izolacją. Dzięki temu końcówki HI 2X16/14 są w pełni kompatybilne z osprzętem elektroinstalacyjnym wiodących producentów i mogą być stosowane w instalacjach wymagających certyfikowanych komponentów. Zastosowane materiały izolacyjne spełniają wymogi dotyczące samogaśnięcia, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Podwójne końcówki tulejkowe typu HI znajdują szerokie zastosowanie w profesjonalnej branży elektro-technicznej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba mostkowania aparatów lub łączenia dwóch przewodów w jednym zacisku śrubowym lub sprężynowym. Głównymi obszarami wykorzystania są: budowa szaf sterowniczych, prefabrykacja rozdzielnic niskiego napięcia, systemy automatyki przemysłowej oraz instalacje zasilające o dużym obciążeniu prądowym. Dzięki nim połączenie jest odporne na drgania i wstrząsy, co jest szczególnie istotne w środowisku przemysłowym.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Przewody należy odizolować na długości odpowiadającej długości tulejki (ok. 14-15 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Obie żyły należy równolegle wprowadzić do kołnierza izolacyjnego końcówki, aż do oporu.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o odpowiednim zakresie pracy (do 16 mm²).
• Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym, które zapewniają równomierny docisk na całym obwodzie tulejki.
• Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów względem przewodów.

FAQ

1. Czy końcówki HI 2X16/14 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych). Ich zadaniem jest skupienie wszystkich drucików linki w jedną zwartą strukturę przed montażem w zacisku.

2. Jaki jest kolor izolacji dla tego rozmiaru według normy DIN?
Dla przekroju 16 mm² w standardzie DIN, końcówki podwójne posiadają izolację w kolorze niebieskim, co pozwala na błyskawiczną weryfikację poprawności doboru elementu.

3. Czy do zaprasowania wystarczą zwykłe kombinerki?
Zdecydowanie nie. Prawidłowe i bezpieczne połączenie elektryczne wymaga użycia specjalistycznego narzędzia do zaciskania, które gwarantuje odpowiednią siłę nacisku i trwałe odkształcenie tulejki na przewodzie.
