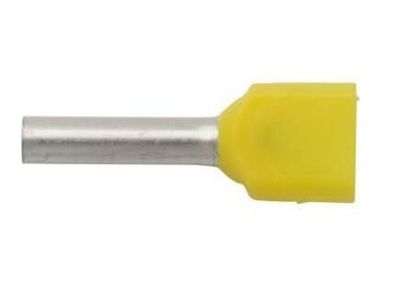

Końcówka tulejkowa izolowana podwójna HI 2X1/8 przekrój: 2x1mm2, dł. tulejki 8 (opak 500szt) | E08KH-02020100901 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X1/8 marki ERGOM to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania dwóch przewodów wielodrutowych (tzw. linki) w jednym punkcie styku. Przekrój znamionowy wynoszący 2x1 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów sterujących przy jednoczesnym zachowaniu integralności struktury miedzianych żył. Tulejka o długości 8 mm została wykonana z miedzi galwanicznie cynowanej, co skutecznie chroni materiał przed utlenianiem i korozją, zapewniając niską rezystancję przejścia przez cały okres eksploatacji.

• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego gwarantuje wysoką wytrzymałość termiczną oraz mechaniczną. Materiał ten jest bezhalogenowy i samogasnący, co podnosi poziom bezpieczeństwa pożarowego w rozdzielnicach.
• Konstrukcja podwójna: Specjalnie zaprojektowany kołnierz izolacyjny umożliwia wprowadzenie dwóch izolowanych żył o przekroju 1 mm² każda, co jest niezbędne przy wykonywaniu mostków i połączeń równoległych.
• Ochrona przed rozwarstwianiem: Zaciskanie końcówki na przewodzie zapobiega pękaniu pojedynczych drucików linki podczas dokręcania zacisków śrubowych, co eliminuje ryzyko powstawania łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Końcówki ERGOM serii HI spełniają wymagania normy DIN 46228 cz. 4, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi listwami zaciskowymi. Produkt posiada certyfikację potwierdzającą zgodność z dyrektywą RoHS, co oznacza brak substancji niebezpiecznych w składzie materiałowym.

Zastosowanie

Podwójne końcówki tulejkowe HI 2X1/8 znajdują szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz prefabrykacji szaf sterowniczych. Są niezastąpione wszędzie tam, gdzie zachodzi konieczność połączenia dwóch przewodów w jednym zacisku aparatury modułowej, takiej jak wyłączniki nadprądowe, styczniki czy przekaźniki. Dzięki nim monterzy mogą w sposób estetyczny i zgodny ze sztuką inżynierską realizować mostkowanie sygnałów w sterownikach PLC oraz systemach rozproszonych wejść/wyjść.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z obu przewodów należy zdjąć na długości odpowiadającej długości części miedzianej tulejki (ok. 8-9 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie żył: Obie odizolowane końcówki należy wprowadzić do poliamidowego kołnierza tak, aby wszystkie druciki znalazły się wewnątrz metalowej tulejki.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek izolowanych (np. o profilu zacisku kwadratowym lub trapezowym), co zapewni równomierny docisk na całym obwodzie.
• Kontrola: Po zaciśnięciu należy zweryfikować poprawność montażu poprzez lekkie pociągnięcie za przewody – nie powinny one wykazywać żadnego luzu względem tulejki.

FAQ

• Czy końcówki HI 2X1/8 można stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek). Przewody typu drut nie wymagają stosowania tulejek przed montażem w zaciskach.
• Jaka jest odporność temperaturowa izolacji poliamidowej? Izolacja poliamidowa stosowana przez ERGOM charakteryzuje się stabilną pracą w szerokim zakresie temperatur, zazwyczaj do 105°C, co pozwala na stosowanie ich w mocno obciążonych układach rozdzielczych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 500 sztuk, co jest optymalnym rozwiązaniem dla firm zajmujących się prefabrykacją rozdzielnic.
