Końcówka tulejkowa izolowana podwójna HI 2X1/8 DIN przekrój: 2x1,0mm2, dł. tulejki 8 (opak 500szt) | E08KH-02020101101 Ergom

Alternatywny kod produktu: HI 2X1/8 DIN (500 SZT.)

Opis i Kluczowe Cechy

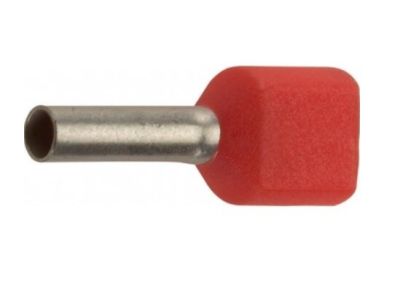

Końcówka tulejkowa izolowana podwójna HI (symbol E08KH-02020101101) przeznaczona jest do jednoczesnego zaciskania dwóch przewodów o przekroju 1,0 mm² każdy. Długość tulejki wynosi 8 mm, co zapewnia kompatybilność z szeroką gamą zacisków śrubowych i sprężynowych. Opakowanie zbiorcze 500 sztuk ułatwia zaopatrzenie stanowisk montażowych w profesjonalnych instalacjach elektrycznych.

• Podwójna konstrukcja: umożliwia połączenie dwóch przewodów w jednym zacisku, co oszczędza miejsce w rozdzielnicy i redukuje liczbę punktów łączeniowych.
• Izolowana tulejka: zapobiega przypadkowym zwarciom oraz chroni przewód przed uszkodzeniami mechanicznymi w strefie zacisku.
• Długość tulejki 8 mm: dostosowana do typowych głębokości zacisków w aparaturze modułowej i przemysłowej.
• Przekrój 2x1,0 mm²: dedykowany dla przewodów linkowych o pojedynczym przekroju 1,0 mm², zapewnia pewny styk i niską rezystancję przejścia.
• Opakowanie 500 sztuk: ekonomiczne rozwiązanie dla instalatorów wykonujących większe projekty oraz do uzupełniania magazynów serwisowych.

Zgodność z Normami

Końcówka tulejkowa jest produkowana zgodnie z wymaganiami normy DIN (niemiecka norma przemysłowa) dla tego typu akcesoriów. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Stosowanie oryginalnych końcówek gwarantuje powtarzalność parametrów w procesie zaciskania.

Zastosowanie

Podwójne końcówki tulejkowe HI znajdują zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne połączenie dwóch przewodów w jednym punkcie. Idealnie sprawdzają się w instalacjach sterowniczych, automatyce budynkowej oraz w rozdzielnicach elektrycznych.

• Łączenie dwóch przewodów ochronnych (PE) lub neutralnych (N) w listwach zaciskowych.
• Redukcja liczby zacisków w szafach sterowniczych przy zasilaniu kilku odbiorników z jednego źródła.
• Wykonywanie połączeń mostkowych w obwodach sygnałowych i sterowniczych (PLC, styczniki, przekaźniki).
• Montaż w instalacjach fotowoltaicznych, gdzie wymagane jest łączenie przewodów DC o przekroju 1,0 mm².

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Do zaciskania używać dedykowanej zaciskarki ręcznej lub automatycznej, zgodnie z instrukcją producenta narzędzia. Przekrój przewodów musi odpowiadać oznaczeniu na końcówce – dla modelu 2x1,0 mm² stosować dwa przewody linkowe o pojedynczym przekroju 1,0 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia – przewód nie powinien wysuwać się z tulejki. Końcówkę umieszczać w zacisku aparatu tak, aby izolacja tulejki znajdowała się poza przewodem.

FAQ

• Czy ta końcówka nadaje się do przewodów linkowych? Tak, jest dedykowana do przewodów linkowych o przekroju 1,0 mm² (każdy z dwóch przewodów). Nie należy stosować do przewodów drutowych (sztywnych) ani o innym przekroju.
• Jaka jest zaleta podwójnej końcówki w porównaniu do zwykłej pojedynczej? Podwójna końcówka umożliwia połączenie dwóch przewodów w jednym zacisku bez stosowania mostków czy dodatkowych listew, co przyspiesza montaż i zmniejsza ryzyko poluzowania połączeń.
• Czy końcówka jest kompatybilna z typowymi zaciskarkami? Tak, wykonana jest w standardzie DIN, przez co współpracuje z większością profesjonalnych zaciskarek do końcówek tulejkowych (np. z matrycami oznaczonymi dla przekroju 1,0 mm²).
