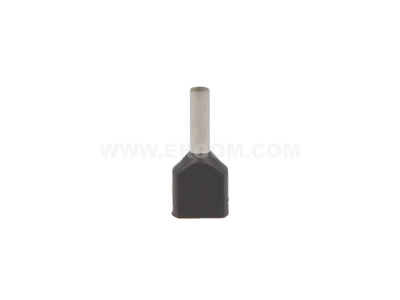

Końcówka tulejkowa izolowana podwójna HI 2X1,5/8 DIN przekrój: 2x1,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020105201 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X1,5/8 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu dwóch przewodów typu linka w jednym punkcie zaciskowym. Przekrój znamionowy wynoszący 2x1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy jednoczesnym zachowaniu wysokiej odporności mechanicznej połączenia. Długość części stykowej (tulejki) wynosi 8 mm, co jest optymalnym wymiarem dla większości standardowych zacisków windowych w aparaturze modułowej i listwach zaciskowych.

• Podwójna konstrukcja: Specjalnie uformowany kołnierz izolacyjny umożliwia wprowadzenie dwóch żył o przekroju 1,5 mm² każda, co eliminuje konieczność mostkowania przewodów w sposób nieprofesjonalny.
• Wysoka jakość materiału: Tulejka wykonana z miedzi elektrolitycznej pokrytej warstwą cyny, co skutecznie zapobiega utlenianiu się materiału i gwarantuje doskonałą przewodność elektryczną przez cały okres eksploatacji.
• Izolacja poliamidowa: Zastosowana izolacja chroni przed zwarciami oraz ułatwia identyfikację przekroju zgodnie ze standardem DIN.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe, co potwierdza zgodność z normą DIN 46228/4. Dzięki temu instalatorzy mają pewność, że wymiary geometryczne oraz właściwości materiałowe są powtarzalne i dopasowane do profesjonalnych narzędzi zaciskowych. Zastosowanie certyfikowanych końcówek ERGOM minimalizuje ryzyko przegrzewania się styków, co jest kluczowe dla bezpieczeństwa przeciwpożarowego instalacji niskiego napięcia.

Zastosowanie

Końcówki HI 2X1,5/8 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch przewodów w jednym zacisku wyłącznika nadprądowego, stycznika lub przekaźnika. Dzięki nim możliwe jest estetyczne i technicznie poprawne wykonanie pętli zasilających oraz mostków sterowniczych, zapewniając pełną powierzchnię styku i eliminując ryzyko wyrwania pojedynczych drucików linki.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą długości tulejki (ok. 8-9 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy skręcić lekko palcami i równolegle wprowadzić do izolowanego kołnierza końcówki, aż do oporu.
• Zaciskanie: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym). Proces zaciskania powinien objąć całą długość metalowej tulejki.
• Kontrola: Po zaciśnięciu należy zweryfikować poprawność osadzenia końcówki poprzez lekkie pociągnięcie za przewody.

FAQ

• Czy te końcówki pasują do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych) w celu ich usztywnienia przed montażem w zacisku.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
• Jaki jest kolor izolacji? Końcówki wykonane zgodnie z normą DIN dla przekroju 1,5 mm² posiadają standardowe oznaczenie kolorystyczne ułatwiające szybką identyfikację na obiekcie.
