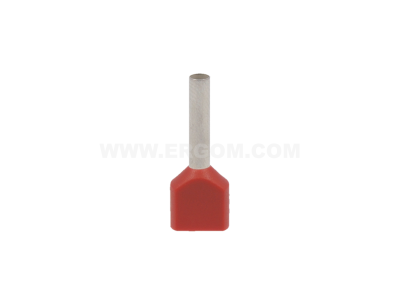

Końcówka tulejkowa izolowana podwójna HI 2X1,5/12 przekrój: 2x1,5mm2, dł. tulejki 12 (opak 100szt) | E08KH-02020105301 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X1,5/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości połączeń. Produkt ten umożliwia estetyczne i trwałe zakończenie dwóch przewodów typu linka (wielodrutowych) o przekroju znamionowym wynoszącym 2x1,5 mm². Dzięki zastosowaniu miedzi galwanicznie cynowanej, końcówka charakteryzuje się doskonałą przewodnością elektryczną oraz wysoką odpornością na procesy korozyjne, co jest kluczowe w długofalowej eksploatacji rozdzielnic i szaf sterowniczych.

• Podwójna konstrukcja: Specjalnie wyprofilowany kołnierz izolacyjny pozwala na wprowadzenie dwóch żył o przekroju 1,5 mm² do jednej tulejki, co znacząco ułatwia mostkowanie aparatury modułowej.
• Długość tulejki: Część robocza o długości 12 mm gwarantuje pewny styk w głębokich zaciskach windowych wyłączników nadprądowych i styczników.
• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, który wykazuje świetną odporność termiczną i mechaniczną, chroniąc przed przypadkowym zwarciem.
• Zabezpieczenie antykorozyjne: Powłoka cynowana chroni miedź przed utlenianiem, co minimalizuje rezystancję przejścia na styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w instalacjach przemysłowych i domowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania. Zastosowana izolacja poliamidowa jest materiałem samogasnącym i wolnym od halogenów, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach technicznych.

Zastosowanie

Końcówki HI 2X1,5/12 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba łączenia dwóch przewodów w jednym zacisku aparatu elektrycznego. Są niezastąpione w:

• Automatyce przemysłowej: Przy łączeniu sterowników PLC, przekaźników oraz listew zaciskowych.
• Prefabrykacji rozdzielnic: Do tworzenia mostków zasilających pomiędzy wyłącznikami różnicowoprądowymi a nadmiarowoprądowymi.
• Instalacjach inteligentnego domu: Gdzie duża liczba sygnałów sterujących wymaga precyzyjnego i uporządkowanego zarządzania okablowaniem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z obu przewodów należy zdjąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy skręcić lekko palcami i równolegle wprowadzić do poliamidowego kołnierza, aż do oporu.
• Zaciskanie: Należy użyć dedykowanej praski czołowej lub bocznej do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na przewodzie.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy przewody są stabilnie osadzone i czy żadne druciki nie wystają poza obręb izolacji.

FAQ

1. Czy można stosować te końcówki do przewodów typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek). Ich zadaniem jest skupienie wszystkich drucików w jedną zwartą strukturę przed umieszczeniem w zacisku.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie profesjonalnych prasek do końcówek izolowanych o zakresie pracy obejmującym 1,5 mm² (np. praski serii ETA lub ETA-B marki ERGOM).

3. Czy izolacja poliamidowa pęka podczas zaciskania?
Wysokiej jakości poliamid użyty w produktach ERGOM jest elastyczny i odporny na pękanie, nawet w niskich temperaturach, co odróżnia go od tańszych zamienników wykonanych z PVC.
