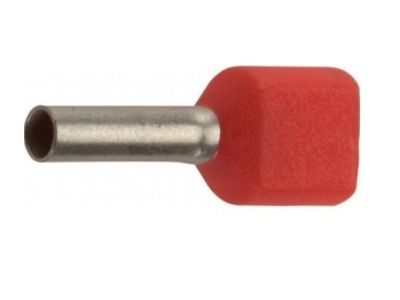

Końcówka tulejkowa izolowana podwójna HI 2X0,5/8 przekrój: 2x0,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020103901 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna HI 2X0,5/8 marki ERGOM to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania dwóch przewodów wielodrutowych (typu linka) w jednym punkcie styku. Przekrój znamionowy wynoszący 2x0,5 mm² pozwala na precyzyjne połączenie cienkich żył sterowniczych lub sygnałowych, zapewniając ich pełną integralność mechaniczną. Długość tulejki miedzianej wynosząca 8 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych. Zastosowana izolacja z poliamidu charakteryzuje się wysoką odpornością termiczną i mechaniczną, co znacząco podnosi standard bezpieczeństwa instalacji elektrycznej, eliminując ryzyko zwarć między sąsiednimi torami prądowymi.

• Podwójna konstrukcja: Umożliwia estetyczne i pewne wprowadzenie dwóch przewodów do jednego zacisku.
• Materiał: Wysokiej jakości miedź pokryta warstwą cyny, co zapobiega utlenianiu i poprawia przewodność.
• Izolacja poliamidowa: Zapewnia doskonałe właściwości dielektryczne i odporność na pękanie podczas zaciskania.
• Standard ERGOM: Gwarancja powtarzalności wymiarowej i najwyższej jakości wykonania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi końcówek kablowych. Wykorzystanie materiałów takich jak miedź cynowana oraz poliamid pozwala na spełnienie wymagań stawianych nowoczesnym instalacjom przemysłowym i domowym. Końcówki HI 2X0,5/8 wspierają utrzymanie ciągłości przewodzenia zgodnie z normami bezpieczeństwa elektrycznego, co jest kluczowe przy certyfikacji rozdzielnic i szaf sterowniczych.

Zastosowanie

Końcówki podwójne HI 2X0,5/8 znajdują szerokie zastosowanie w zaawansowanych systemach automatyki, elektroniki oraz elektrotechniki. Są niezastąpione wszędzie tam, gdzie zachodzi konieczność mostkowania sygnałów lub łączenia równoległego dwóch przewodów o przekroju 0,5 mm². Idealnie sprawdzają się w:

• Szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Systemach alarmowych i instalacjach niskoprądowych.
• Połączeniach sterowników PLC z elementami wykonawczymi.
• Instalacjach oświetleniowych wymagających precyzyjnego łączenia linek miedzianych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Należy odizolować oba przewody na długość odpowiadającą długości części rurkowej końcówki (ok. 8 mm), dbając o to, by nie uszkodzić pojedynczych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy wprowadzić do wspólnego kołnierza izolacyjnego tak, aby miedź wypełniła całą objętość tulejki.
• Zaciskanie: Proces prasowania należy wykonać przy użyciu dedykowanej praski do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym). Prawidłowy dobór matrycy do przekroju 2x0,5 mm² gwarantuje trwałość mechaniczną i minimalną rezystancję styku.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza końcówki, a tulejka jest trwale osadzona na żyłach.

FAQ

1. Czy można użyć tej końcówki do jednego przewodu 1,0 mm²?
Nie, konstrukcja końcówki podwójnej (typu Twin) jest specjalnie wyprofilowana pod dwa osobne przewody. Do pojedynczego przewodu 1,0 mm² należy użyć dedykowanej końcówki pojedynczej HI 1/8.

2. Jaka praska będzie najlepsza do tego modelu?
Zaleca się stosowanie prasek czołowych lub bocznych dedykowanych do końcówek izolowanych, które obsługują zakres od 0,5 mm². Ważne, aby narzędzie posiadało mechanizm zapadkowy wymuszający pełny cykl zaciskania.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność na wysokie temperatury oraz jest bardziej elastyczny, co zapobiega pękaniu kołnierza podczas montażu w trudnych warunkach.
