Końcówka tulejkowa izolowana podwójna DUID-2x1,0-8CR czerwony | DUID-2X1,0-8CR Trytyt

Opis i Kluczowe Cechy

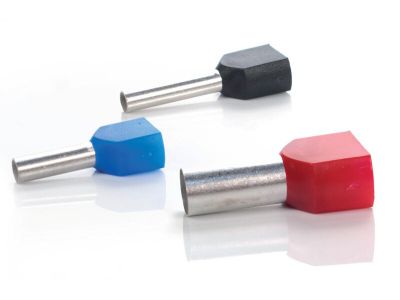

Końcówka tulejkowa izolowana podwójna DUID-2x1,0-8CR w kolorze czerwonym to profesjonalne akcesorium do obróbki końcówek przewodów wielożyłowych. Zaprojektowana do zaciskania dwóch przewodów o przekroju 1,0 mm², zapewnia stabilne i trwałe połączenie elektryczne. Izolacyjny płaszcz izoluje końcówki od siebie oraz od metalowych części połączenia, zapobiegając zwarciom i uszkodzeniom mechanicznym. Czerwony kolor ułatwia identyfikację w instalacjach wielofazowych.

• Podwójne zaciski dla dwóch przewodów 1,0 mm²: Umożliwiają jednoczesne zabezpieczenie i połączenie dwóch żył, eliminując konieczność stosowania dwóch oddzielnych końcówek.
• Izolowany płaszcz (kolor czerwony): Izolacja zapobiega zwarciom między końcówkami oraz chroni przed przypadkowym kontaktem z metalowymi elementami instalacji.
• Materiał miedziany z powłoką cynową: Zapewnia doskonałą przewodność elektryczną i odporność na korozję, gwarantując długotrwałe i niezawodne połączenie.
• Standaryzowany wymiar 8CR (średnica tulei 8 mm): Kompatybilny z zaciskami i gniazdami o standardowych rozmiarach, ułatwia montaż i wymianę.
• Zastosowanie w instalacjach wielożyłowych: Zapobiega rozszczepianiu się żył, utrzymując pełny przekrój przewodu i jego parametry elektryczne.

Zgodność z Normami

Końcówka spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych i izolacji. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Końcówka tulejkowa izolowana podwójna DUID-2x1,0-8CR przeznaczona jest do profesjonalnej obróbki przewodów w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych.

• Zabezpieczenie końcówek przewodów wielożyłowych w rozdzielnicach i szafach sterowniczych.
• Mocowanie przewodów w gniazdach i zaciskach aparatury modułowej o standardowym rozmiarze 8 mm.
• Instalacje sygnalizacyjne i sterownicze, gdzie wymagana jest izolacja między przewodami.
• Prace montażowe w systemach automatyki i napędów elektrycznych.
• Zastosowanie w instalacjach solarnych i fotowoltaicznych – ochrona przed zwarciami w obwodach DC.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód należy obnażyć na odpowiednią długość, wprowadzić do tulei i zacisnąć przy użyciu odpowiedniego narzędzia (zaciskarki do końcówek). Upewnić się, że izolacja końcówki całkowicie zakrywa odsłoniętą żyłę przewodu. Należy unikać nadmiernego zaciskania, aby nie uszkodzić struktury przewodu. Po montażu sprawdzić stabilność połączenia i brak wystających żył.

FAQ

• Czy końcówkę można stosować z przewodami o innym przekroju niż 1,0 mm²? Końcówka DUID-2x1,0-8CR jest przeznaczona wyłącznie do przewodów o przekroju 1,0 mm². Stosowanie z innymi przekrojami może skutkować nieprawidłowym połączeniem i zagrożeniem zwarciowym.
• Jaki kolor izolacji mają standardowe końcówki do przewodów 1,0 mm²? Standardowo końcówki izolowane dla przewodów 1,0 mm² występują w kolorze czerwonym, co ułatwia identyfikację. Kolory końcówek są ustandaryzowane według normy DIN.
• Czy końcówka zapewnia izolację między zaciskami? Tak, izolowany płaszcz rozdziela oba zaciski, zapobiegając zwarciom między przewodami nawet w przypadku uszkodzenia izolacji zewnętrznej.
