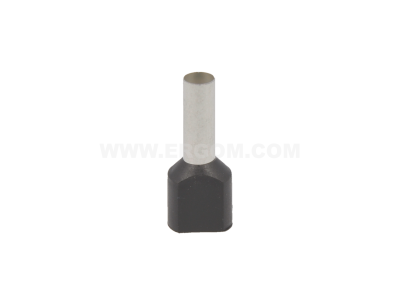

Końcówka tulejkowa izolowana podwójna Cu, HI 2X6/14 przekrój: 2x6mm2, dł. tulejki 14 (opak 100szt) | E08KH-02020102301 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna typu HI 2X6/14 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej niezawodności połączeń w szafach sterowniczych i rozdzielnicach. Produkt został wykonany z wysokiej jakości miedzi (Cu), która poddana została procesowi cynowania galwanicznego. Warstwa cyny nie tylko chroni przed korozją, ale również minimalizuje rezystancję styku, co jest kluczowe przy przesyłaniu prądów o dużym natężeniu. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną i mechaniczną, co zapobiega przebiciom oraz ułatwia identyfikację przewodów.

• Przekrój znamionowy: Przystosowana do dwóch przewodów o przekroju 6 mm² każdy, co pozwala na bezpieczne mostkowanie i łączenie równoległe.
• Długość tulejki: Część robocza o długości 14 mm gwarantuje pewne osadzenie w zaciskach aparatury modułowej i listwach zaciskowych.
• Materiał: Miedź cynowana galwanicznie zapewnia doskonałą przewodność i trwałość.
• Izolacja: Poliamidowa tulejka izolacyjna chroni przed zwarciami i ułatwia wprowadzanie żył.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane osprzętowi elektrotechnicznemu w przemyśle. Wykonanie zgodnie ze standardami producenta ERGOM gwarantuje powtarzalność wymiarową oraz wysoką jakość zacisku. Zastosowanie miedzi o wysokiej czystości oraz izolacji bezhalogenowej (poliamid) sprawia, że końcówki są bezpieczne dla instalacji i środowiska, spełniając normy dotyczące rezystancji przejścia oraz siły wyrywania przewodu z tulejki po prawidłowym zaprasowaniu.

Zastosowanie

Końcówki typu HI 2X6/14 znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba wprowadzenia dwóch przewodów wielodrutowych (linek) do jednego zacisku. Idealnie sprawdzają się przy mostkowaniu wyłączników nadprądowych, różnicowoprądowych oraz w listwach rozdzielczych. Dzięki nim struktura linki zostaje scalona, co eliminuje ryzyko pojedynczych drucików powodujących zwarcia lub niepełny styk, co mogłoby prowadzić do przegrzewania się punktu połączenia.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować obie żyły na długości odpowiadającej części rurkowej końcówki (ok. 14-15 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzanie: Obie odizolowane końcówki przewodów należy skręcić lekko i wprowadzić do izolowanego kołnierza tulejki, aż do oporu.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych izolowanych. Dobór odpowiedniej matrycy dla przekroju 2x6 mm² jest kluczowy dla uzyskania gazoszczelnego połączenia.
• Kontrola: Po zaprasowaniu należy sprawdzić, czy izolacja przewodu dochodzi do kołnierza końcówki oraz czy tulejka stabilnie trzyma się na przewodach.

FAQ

• Czy końcówki można stosować z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski obsługującej zakres 6 mm² dla końcówek podwójnych (często oznaczanych jako 2x6).
• Z jakiego materiału wykonana jest izolacja? Izolacja wykonana jest z poliamidu, który jest bardziej odporny na temperaturę niż standardowe PVC.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
