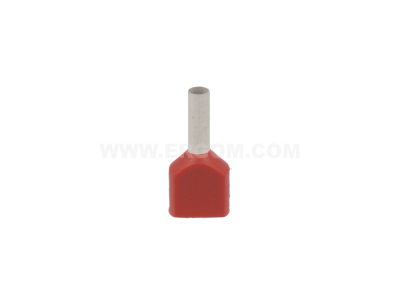

Końcówka tulejkowa izolowana podwójna Cu, HI 2X1,5/8 przekrój: 2x1,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02020105121 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana podwójna typu HI 2X1,5/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 2x1,5 mm² pozwala na stabilne i bezpieczne wprowadzenie dwóch przewodów wielodrutowych (linek) do jednego zacisku, co znacząco optymalizuje przestrzeń montażową. Tulejka o długości 8 mm została wykonana z miedzi (Cu) o wysokiej czystości, co gwarantuje doskonałą przewodność elektryczną oraz minimalizację spadków napięcia na styku. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną i mechaniczną, chroniąc przed przypadkowym zwarciem oraz ułatwiając identyfikację obwodów.

• Podwójna konstrukcja: Umożliwia estetyczne i trwałe połączenie dwóch żył w jednym punkcie styku.
• Materiał Cu: Wysokiej jakości miedź zapewnia długowieczność połączenia i odporność na utlenianie.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo pracy i ułatwia wprowadzanie przewodów do zacisków aparatury.
• Długość tulejki 8 mm: Optymalny wymiar dla większości standardowych złączek i zacisków śrubowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach przemysłowych i domowych. Końcówki ERGOM spełniają wymagania dotyczące rezystancji styków oraz siły wyrywania przewodu z tulejki po prawidłowym zaprasowaniu. Zastosowanie izolacji poliamidowej jest zgodne z wymogami dotyczącymi materiałów samogasnących i bezhalogenowych, co podnosi standard bezpieczeństwa przeciwpożarowego w obiektach technicznych.

Zastosowanie

Końcówki HI 2X1,5/8 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest mostkowanie lub łączenie dwóch przewodów w jednym zacisku. Są niezastąpione w automatyce przemysłowej przy okablowaniu sterowników PLC, przekaźników oraz styczników. Elektrycy wykorzystują je również w rozdzielnicach modułowych montowanych na szynach DIN (TS35), gdzie precyzja i pewność styku decydują o bezawaryjnej pracy całego systemu. Dzięki nim unika się zjawiska rozwarstwiania się drucików linki, co jest krytyczne przy montażu w zaciskach windowych i śrubowych.

Wskazówki Montażowe

Aby uzyskać połączenie o parametrach zgodnych ze specyfikacją techniczną, należy przestrzegać poniższych zasad:

• Przygotowanie przewodu: Należy odizolować obie żyły na długość odpowiadającą długości części miedzianej tulejki (8 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żył: Obie żyły należy wprowadzić do kołnierza izolacyjnego tak, aby izolacja przewodu oparła się o wewnętrzną krawędź tulejki.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych izolowanych. Proces zaciskania powinien być przeprowadzony do momentu pełnego uformowania tulejki na przewodzie.
• Kontrola: Po zaprasowaniu należy zweryfikować poprawność osadzenia końcówki – nie powinna ona wykazywać żadnych luzów przy próbie pociągnięcia.

FAQ

1. Czy końcówki można zaciskać zwykłymi kombinerkami?
Nie, do poprawnego i bezpiecznego montażu wymagana jest praska do końcówek tulejkowych. Użycie niewłaściwego narzędzia może prowadzić do przegrzewania się styku i awarii instalacji.

2. Jaka jest różnica między izolacją poliamidową a PVC?
Poliamid stosowany w końcówkach ERGOM oferuje lepszą odporność termiczną oraz wyższą wytrzymałość mechaniczną, co jest istotne w trudnych warunkach przemysłowych.

3. Czy produkt nadaje się do przewodów typu drut?
Końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek). Przewody typu drut nie wymagają stosowania tulejek przy montażu w zaciskach śrubowych.
