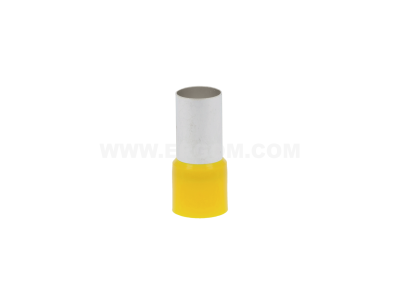

Końcówka tulejkowa izolowana HI 70/20 przekrój: 70mm2, dł. tulejki 20 (opak 50szt) | E08KH-02010109700 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 70/20 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i trwałości połączeń elektrycznych. Przeznaczona do przewodów o przekroju znamionowym wynoszącym 70 mm², pozwala na stabilne i pewne zakończenie żył wielodrutowych (tzw. linki). Zastosowanie tulejki o długości części stykowej 20 mm gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych.

• Wysoka jakość materiału: Tulejka wykonana z miedzi galwanicznie cynowanej, co zapewnia doskonałą przewodność i odporność na korozję.
• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa odporność termiczną oraz mechaniczną końcówki.
• Ułatwiony montaż: Specjalnie wyprofilowany kołnierz izolacyjny ułatwia wprowadzenie odizolowanego przewodu do wnętrza tulejki.
• Opakowanie zbiorcze: Produkt dostarczany w opakowaniu zawierającym 50 sztuk, co jest optymalnym rozwiązaniem dla dużych inwestycji elektroenergetycznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Końcówki ERGOM spełniają wymagania dotyczące rezystancji przejścia oraz wytrzymałości na wyrywanie przewodu z zacisku, co jest kluczowe dla zachowania ciągłości zasilania w rozdzielnicach niskiego napięcia. Materiał izolacyjny charakteryzuje się właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.

Zastosowanie

Końcówka HI 70/20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie przy budowie szaf sterowniczych, rozdzielnic głównych oraz w systemach automatyki przemysłowej. Jest niezbędna wszędzie tam, gdzie zachodzi potrzeba połączenia grubych przewodów typu linka o przekroju 70 mm² z zaciskami śrubowymi lub sprężynowymi. Dzięki zastosowaniu tulejki, pojedyncze druciki linki nie ulegają rozwarstwieniu ani uszkodzeniu podczas dokręcania zacisku, co eliminuje ryzyko powstawania łuku elektrycznego i przegrzewania się punktu styku.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej długości części miedzianej tulejki (20 mm), dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych o przekroju 70 mm².
• Proces zaciskania: Przewód należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy tulejka trzyma się pewnie na przewodzie i czy nie występują luźne druciki poza izolacją.

FAQ

• Czy końcówka HI 70/20 nadaje się do przewodów aluminiowych? Nie, końcówki miedziane cynowane są dedykowane do przewodów miedzianych. W przypadku aluminium należy stosować dedykowane końcówki Al-Cu.
• Jaka jest rola izolacji poliamidowej? Izolacja poliamidowa chroni przed przypadkowym dotykiem części czynnych oraz zapobiega zwarciom między sąsiednimi zaciskami w gęsto upakowanych rozdzielnicach.
• Czy można zacisnąć tę końcówkę zwykłymi kombinerkami? Absolutnie nie. Prawidłowe i bezpieczne połączenie elektryczne o przekroju 70 mm² wymaga użycia praski o odpowiednim profilu zacisku (np. trapezowym lub sześciokątnym), aby zapewnić gazoszczelność styku.
