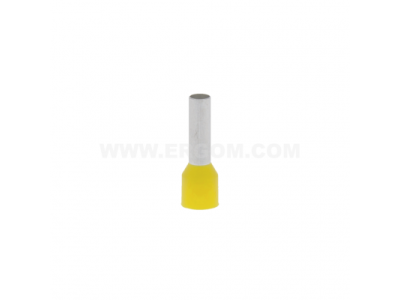

Końcówka tulejkowa izolowana HI 6/12 DIN ERHL przekrój: 6mm2, dł. tulejki 12 (100szt.) | E08KH-02010106300 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 6/12 DIN ERHL marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Długość części stykowej wynosząca 12 mm gwarantuje pewne osadzenie w zaciskach śrubowych i sprężynowych aparatury modułowej.

• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną, co zapobiega przebiciom i zwarciom.
• Materiał przewodzący: Miedź pokryta warstwą cyny, co zapewnia doskonałą przewodność oraz ochronę przed korozją utleniającą.
• Standard DIN: Kolorystyka izolacji zgodna z normą DIN ułatwia szybką identyfikację przekroju przewodu przez instalatora.
• Konstrukcja tulejki: Specjalnie wyprofilowany kołnierz ułatwia wprowadzanie wszystkich drucików linki miedzianej do wnętrza końcówki, eliminując ryzyko ich wywinięcia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania. Zastosowanie izolacji poliamidowej wpisuje się w standardy bezpieczeństwa przeciwpożarowego, oferując właściwości samogasnące.

Zastosowanie

Końcówka HI 6/12 DIN ERHL znajduje szerokie zastosowanie w elektroenergetyce i automatyce przemysłowej. Jest niezbędna wszędzie tam, gdzie wykorzystywane są przewody typu linka (wielodrutowe). Idealnie sprawdza się przy:

• Montażu aparatury w szafach sterowniczych i rozdzielniach niskiego napięcia.
• Podłączaniu silników elektrycznych oraz falowników o dużym poborze prądu.
• Zabezpieczaniu końców przewodów przed rozwarstwieniem podczas dokręcania zacisków śrubowych.
• Tworzeniu estetycznych i bezpiecznych mostków kablowych.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Wprowadzenie: Przewód należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym). Prawidłowy zacisk powinien obejmować całą długość metalowej części tulejki.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy przewód jest trwale osadzony i nie wykazuje luzów.

FAQ

1. Czy końcówki można używać z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia i ochrony przed przecięciem przez śrubę zacisku.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek obsługujących zakres 6 mm², najlepiej marki ERGOM, co gwarantuje optymalną geometrię zaciśnięcia zgodną z normą.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność na wysokie temperatury i jest bardziej elastyczny, co zmniejsza ryzyko pękania izolacji podczas montażu w niskich temperaturach.
