Końcówka tulejkowa izolowana HI 6/10 F ERHL przekrój: 6mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010106181 Ergom

Alternatywny kod produktu: HI 6/10 F ERHL (100 SZT.)

Opis i Kluczowe Cechy

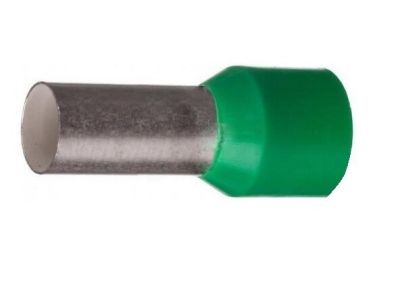

Końcówka tulejkowa izolowana ERHL HI 6/10 F (symbol E08KH-02010106181) to element służący do pewnego zakańczania przewodów o przekroju 6 mm². Długość tulejki 10 mm zapewnia optymalną powierzchnię styku w listwach zaciskowych, co przekłada się na stabilne i trwałe połączenie elektryczne. Produkt dostępny w opakowaniu zbiorczym po 100 sztuk, co ułatwia zaopatrzenie instalatora w materiał eksploatacyjny.

• Przekrój przewodu 6 mm²: dedykowany do przewodów o średnim przekroju, stosowanych w obwodach zasilających i sterowniczych – gwarantuje niską rezystancję styku i minimalne straty mocy.
• Długość tulejki 10 mm: zapewnia wystarczającą głębokość osadzenia w zacisku, co zwiększa mechaniczną wytrzymałość połączenia i ułatwia wielokrotne odłączanie/przyłączanie.
• Izolowana konstrukcja: kołnierz izolacyjny chroni przed przypadkowym zwarciem z sąsiednimi końcówkami oraz ułatwia identyfikację przewodu (kolor zgodny z normą – w zależności od przekroju).
• Wykonanie z miedzi galwanizowanej: zapewnia doskonałe przewodnictwo elektryczne oraz odporność na korozję – połączenie zachowuje parametry przez długi czas.
• Opakowanie 100 sztuk: ekonomiczne dla instalatorów i firm serwisowych – minimalizuje przerwy w pracy i koszty jednostkowe.

Zgodność z Normami

Końcówki tulejkowe ERHL HI 6/10 F są produkowane zgodnie z europejskimi standardami jakości, co gwarantuje niezawodność połączeń elektrycznych. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi wymaganiami bezpieczeństwa.

Zastosowanie

Końcówka tulejkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i powtarzalne zakończenie przewodu wielożyłowego lub linki – szczególnie w aparaturze modułowej, szafach sterowniczych i rozdzielnicach.

• Zakańczanie przewodów w listwach zaciskowych podczas montażu rozdzielnic elektrycznych.
• Przygotowanie przewodów do podłączenia styczników, wyłączników, przekaźników i innych elementów modułowych.
• Wykonywanie połączeń w szafach sterowniczych w systemach automatyki budynkowej i przemysłowej.
• Instalacje sygnalizacyjne i zasilające, gdzie istotna jest szybkość i powtarzalność zaciskania.

Wskazówki Montażowe

Prace montażowe i demontażowe mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP lub odpowiednie kwalifikacje w zakresie prac elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania końcówek stosować dedykowane szczęki narzędziowe (np. zaprasowujące) – wymiary zacisku muszą odpowiadać przekrojowi przewodu i długości tulejki. Przewód przed zaciskaniem odizolować na długość zgodną z tulejką (10 mm). Moment docisku oraz dobór narzędzia należy realizować zgodnie z zaleceniami producenta narzędzia. Nie stosować siły przekraczającej wytrzymałość mechaniczną końcówki.

FAQ

• Jaki jest kolor izolacji końcówek HI 6/10 F? Zgodnie z przyjętą praktyką dla przekroju 6 mm² izolacja jest najczęściej w kolorze żółtym, jednak szczegółowy kolor może być potwierdzony informacją producenta lub na etykiecie opakowania.
• Czy końcówkę można stosować do przewodów linkowych? Tak, końcówki tulejkowe są przeznaczone przede wszystkim do przewodów wielożyłowych (linek) – zaciśnięta tulejka zapobiega rozwarstwianiu się drutów i zapewnia równomierny docisk w zacisku.
• Jaki stopień ochrony zapewnia izolacja? Końcówka posiada izolację ochronną (kołnierz) która zapobiega zwarciom przy sąsiednich końcówkach – nie jest to jednak stopień ochrony IP, a element konstrukcyjny zabezpieczający przed przypadkowym kontaktem. Montaż w rozdzielnicy musi uwzględniać odpowiednie odległości izolacyjne.
